一、产品概述

       弹性座封闸阀，利用弹性闸板产生微量弹性变形的补偿作用，达到良好的密封效果。该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。根据用户要求，可配装电动执行机构，实现远距离自动化控制。本阀广泛应用于自来水、污水、建筑、轻纺、船舶、等能源系统管线中。

二、产品特点

• 平底式闸座：阀体底部无凹处，流体通过截面成直线状，不易堆积和夹杂异物，流体畅通无阻
• 闸板整体包胶：闸板采用高品质的橡胶进行整体内外包胶，精确的几何尺寸，橡胶与闸板一体牢靠、不易脱落、耐腐蚀、不出锈水、弹性记忆佳
• 重量轻：本体采用优质球磨铸铁制成，重量较传统闸阀轻约20%-30%，安装维修方便
• 耐腐蚀：闸板包胶，阀体内外采用户外无毒环氧树脂喷涂，不仅外观精美，且耐腐蚀强。因此，既可以用于城市生活用水，也可用于市政污水系统。
• 扭矩小：闸板密封面是压在阀体上进行止水的，关阀力矩
• 维修简便：阀门可在全开通水的同时，更换密封材料和O型圈，大幅减少因漏水而停产维修。

三、采用标准

项目名称	采用标准
设计制造验收	GB/T 12234-2007
阀门结构长度	GB/T 12221-2005
阀门法兰连接	GB/T 9113-2010
阀门密封试验	GB/T 13927-2008

四、性能参数

产品名称	弹性座封（软密封）闸阀
连接型式	法兰式
公称通径	DN40-DN600
公称压力	PN10/PN16
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍
外表喷涂	环氧树脂涂层
驱动型式	手轮、电动
适用温度	软密封≤80℃
适用介质	纯净水、污水、油、气等

五、零部件可选材料

零件名称	可选材料
阀体/阀盖	球墨铸铁外涂环氧树脂
闸板	球磨铸铁覆EPDM/NBR
密封圈	EPDM、NBR
阀轴	不锈钢SS304、不锈钢SS416、20Cr13
O型圈	NBR
紧固件	碳钢
止推垫	锡青铜
轴套	锡青铜
手轮	钢制冲压、可锻铸铁

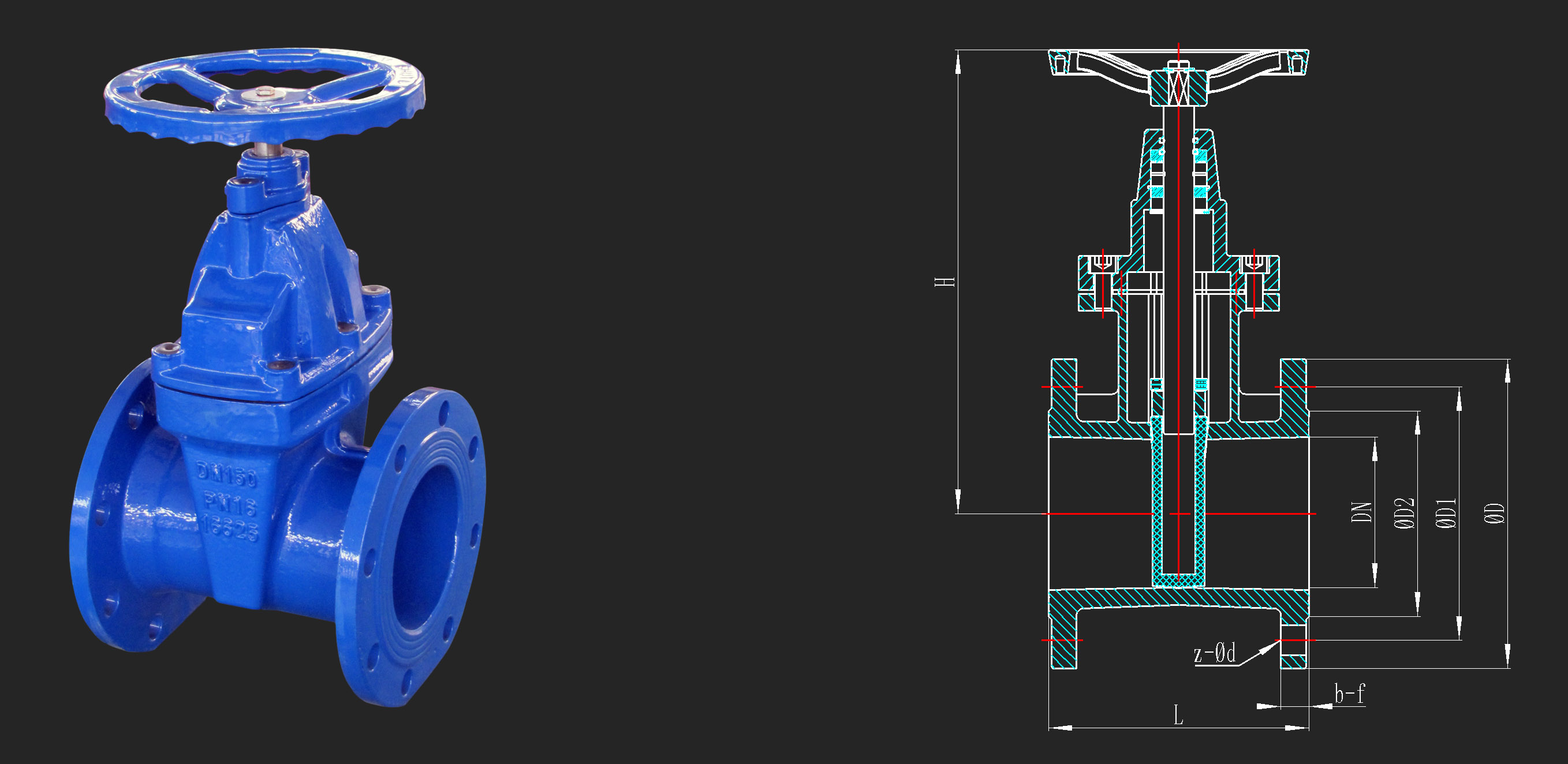

六、外形尺寸图

mm	in	L	ΦD		ΦD1		ΦD2	z-Φd		b-f	H
			PN10	PN16	PN10	PN16		PN10	PN16
DN50	2"	180	165		125		99	4-18		20-3	340
DN65	2.5"	190	185		145		118	4-18		20-3	370
DN80	3"	240	200		160		132	4-18	8-18	22-3	410
DN100	4"	250	220		180		156	8-18		24-3	450
DN125	5"	254	250		210		184	8-18		26-3	480
DN150	6"	280	285		240		211	8-23		28-3	550
DN200	8"	300	340		295		266	8-23	12-23	30-3	630
DN250	10"	380	390	405	350	355	319	12-23	12-25	32-3	750
DN300	12"	400	440	460	400	410	370	12-23	12-25	34-4	820
DN350	14"	430	500	520	460	470	429	16-23	16-25	38-4	980
DN400	16"	405	565	580	515	525	480	16-25	16-30	40-4	1010
DN450	18"	432	615	640	565	585	548	20-25	20-30	44-4	1270
DN500	20"	457	670	715	620	650	609	20-25	20-34	46-4	1270
DN600	24"	508	780	840	725	770	720	20-30	20-41	54-5	1390

七、安装注意事项

1、安装前检查阀门型号与工况是否相符。
2、检查阀门内腔及密封面有无杂物，如有杂物清除干净再安装。
3、用户安装前必须预留驱动阀门装置的必要空间。
4、电动阀门 出厂前均已调试好，首次接线通电前，需手动将阀门打开至半开位置，检查阀门开关方向与电机控制方向是否一致，如不一致，调整电源相序使其一致
5、安装时法兰两侧需要安装密封垫，各螺栓拧紧均匀。
6、安装时不能强烈撞击阀门或任意拧动阀门零部件。
