一、产品概述
1、 内螺纹针形截止阀结构简单，制造和维修比较方便；2、工作行程小，启闭时间短；
3、密封性好，密封面间摩擦力小，使用寿命长；
4、耐高温、高压。
二、产品特征
产品名称：内螺纹针形阀公称直径：DN6-DN40
公称压力：6.4/160MPa
适用温度：P≤250℃，C≤425℃
适用介质：水、油、气及某些腐蚀性液体
设计制造标准：GB/T 12233-2006
结构长度标准：GB/T 12221-2005
螺纹连接标准：GB/T 15918.1-1993
检验试验标准：GB/T 13927-2008

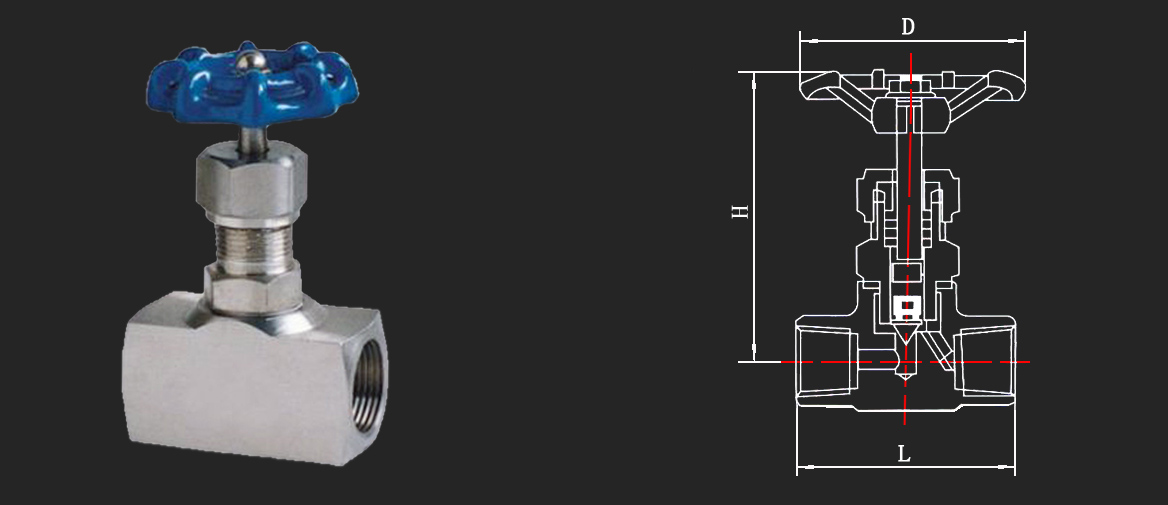

三、外形尺寸图
| mm | in | L | H | D | 制造材料 |
| DN6 | 1/4" | 55 | 90 | 60 |
20# SS304 SS316 SS316L |
| DN10 | 3/8" | 60 | 92 | 60 | |
| DN15 | 1/2" | 64 | 97 | 65 | |
| DN20 | 3/4" | 80 | 109 | 80 | |
| DN25 | 1" | 90 | 122 | 100 | |
| DN32 | 1 1/4" | 128 | 180 | 140 | |
| DN40 | 1 1/2" | 148 | 200 | 160 |
四、安装注意事项
1、本阀阀体上有介质流向指示，根据介质流向安装阀门。2、顺时针转动手轮，阀杆下行，并向阀瓣施加向下的力与阀体密封面接触密封；反之，阀门开启。
