一、产品概述
1、 外螺纹针形截止阀结构简单，制造和维修比较方便；2、工作行程小，启闭时间短；
3、密封性好，密封面间摩擦力小，使用寿命长；
4、耐高温、高压。
二、产品特征
产品名称：外螺纹针形阀公称直径：DN6-DN40
公称压力：6.4/160MPa
适用温度：P≤250℃，C≤425℃
适用介质：水、油、气及某些腐蚀性液体
设计制造标准：GB/T 12233-2006
结构长度标准：GB/T 12221-2005
螺纹连接标准：GB/T 15918.1-1993
检验试验标准：GB/T 13927-2008

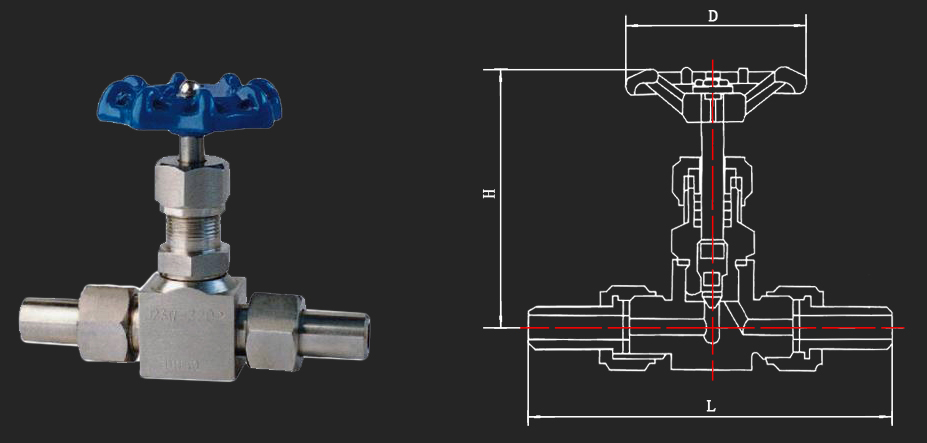

三、外形尺寸图
| 序号 | 通径 | 压力 | 配管外径 | L | H | D | 制造材料 |
| 1 | DN10 | 2.5MPa | Φ18/Φ14 | 136 | 75 | 88 |
20# SS304 SS316 SS316L |
| 2 | 6.4MPa | 138 | 75 | 90 | |||
| 3 | 16MPa | 140 | 75 | 93 | |||
| 4 | 32MPa | 146 | 75 | 105 | |||
| 5 | DN15 | 2.5MPa | Φ22 | 154 | 86 | 110 | |
| 6 | 6.4MPa | 158 | 100 | 115 | |||
| 7 | 16MPa | 162 | 126 | 120 |
四、安装注意事项
1、本阀阀体上有介质流向指示，根据介质流向安装阀门。2、顺时针转动手轮，阀杆下行，并向阀瓣施加向下的力与阀体密封面接触密封；反之，阀门开启。
