一、产品概述
球阀是用带有圆形通道的球体作启闭件，球体随阀杆的转动实现阀门的启闭。主要用于管路介质的截断和接通，也可用于流体的调节与控制。特别适用于介质中含纤维、微小固体颗粒物等。驱动形式多样化，可满足用户手动操作或远距离自动化集中控制。广泛应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业。二、产品特点
- 90°旋转，启闭迅速、轻便，适用于经常操作
- 流体阻力小，全通径，基本没有流阻
- 结构简单，体积小，重量轻，便于维修，密封圈一般是活动的，拆卸更换方便
- 阀座广泛采用各种氟塑料，耐各种腐蚀，它有两个密封面，精密可靠，密封性能可靠
- 球芯启闭过程中有擦拭性，可用于带悬浮固体颗粒的介质中，不受介质流向限制
- 无振动、噪音小
三、采用标准
| 项目名称 | 采用标准 |
| 设计制造验收 | GB/T 12237-2007 |
| 阀门结构长度 | GB/T 12221-2005 |
| 阀门法兰连接 | GB/T 9113-2010 |
| 阀门密封试验 | GB/T 13927-2008 |
四、性能参数
| 产品名称 | 法兰式手动球阀 | |
| 连接型式 | 法兰式 | |
| 公称通径 | DN15-DN250 | |
| 公称压力 | PN10/PN16/PN25/PN40/PN64 | |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 |
|
| 外表喷涂 | 磁漆、不锈钢本体 | |
| 驱动型式 | 手柄、蜗轮、电动、气动 | |
| 适用温度 | -29～425℃ | |
| 适用介质 | 水、油、气、蒸汽、硝酸类、醋酸类 | |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体/阀盖 | 不锈钢（CF8/CF8M/CF3M）、铸钢（WCB）、铸铁）（DI） |
| 球芯 | CF8（P）、CF8M（R）、CF3M（RL）、铸钢（C） |
| 阀座 | PTFE、PPL |
| 阀轴 | F304、F316、F316L、20Cr13 |
| 填料 | PTFE、石墨 |
| 手柄 | 不锈钢、碳钢 |

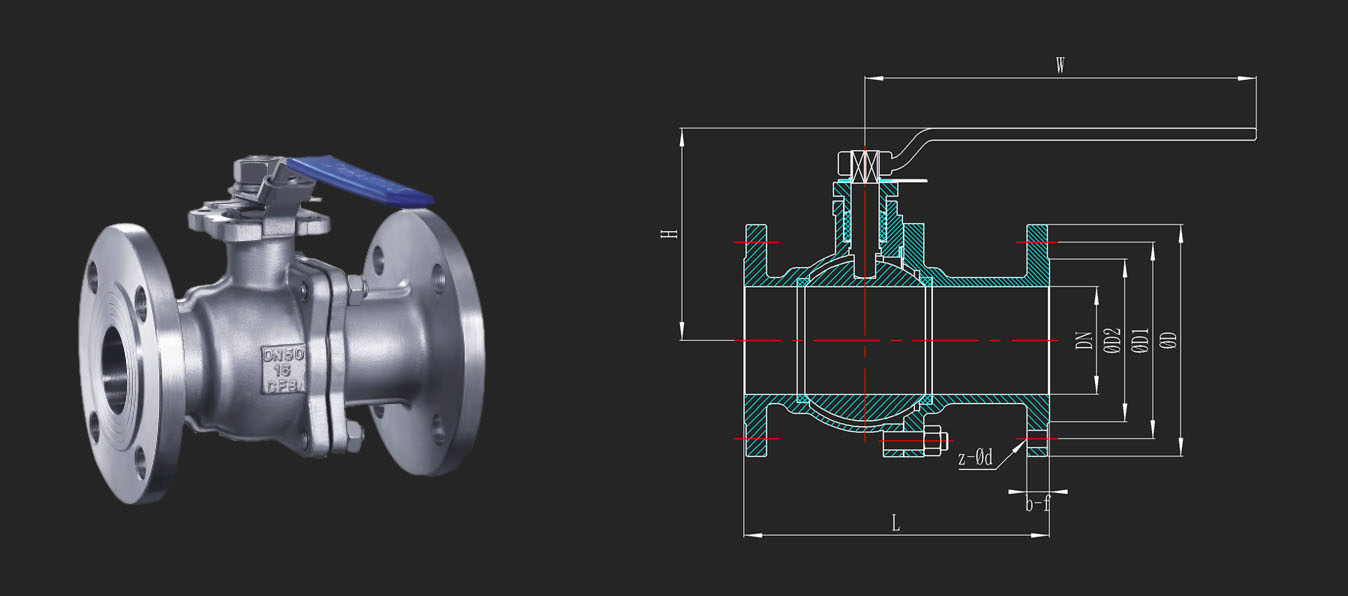

六、外形尺寸图
| mm | in | 压力 | L | ΦD | ΦD1 | ΦD2 | b-f | z-Φd | H | W |
| DN15 | 1/2" |
PN16 PN25 |
130 | 95 | 65 | 45 | 14-2 | 4-14 | 65 | 115 |
| DN20 | 3/4" |
PN16 PN25 |
140 | 105 | 75 | 55 | 14-2 | 4-14 | 75 | 130 |
| DN25 | 1" |
PN16 PN25 |
150 | 115 | 85 | 65 | 14-2 | 4-14 | 85 | 150 |
| DN32 | 1.2" |
PN16 PN25 |
165 | 135 | 100 | 78 | 16-2 | 4-18 | 95 | 190 |
| DN40 | 1.5" |
PN16 PN25 |
180 | 145 | 110 | 85 |
16-3 18-3 |
4-18 | 105 | 230 |
| DN50 | 2" |
PN16 PN25 |
200 | 160 | 125 | 100 |
16-3 20-3 |
4-18 | 115 | 240 |
| DN65 | 2.5" |
PN16 PN25 |
220 | 180 | 145 | 120 |
18-3 22-3 |
4-18 8-18 |
145 | 280 |
| DN80 | 3" |
PN16 PN25 |
250 | 195 | 160 | 135 |
20-3 22-3 |
8-18 | 160 | 310 |
| DN100 | 4" |
PN16 PN25 |
280 |
215 230 |
180 190 |
155 160 |
20-3 24-3 |
8-18 8-23 |
185 | 330 |
| DN125 | 5" |
PN16 PN25 |
320 |
245 270 |
210 220 |
185 188 |
22-3 28-3 |
8-18 8-25 |
215 | 600 |
| DN150 | 6" |
PN16 PN25 |
360 |
280 300 |
240 250 |
210 218 |
24-3 30-3 |
8-23 8-25 |
245 | 800 |
| DN200 | 8" |
PN16 PN25 |
400 |
335 360 |
295 310 |
265 278 |
26-3 34-3 |
12-23 12-25 |
300 | 1000 |
| DN250 | 10" |
PN16 PN25 |
450 |
405 425 |
355 370 |
320 332 |
30-3 36-3 |
12-25 12-30 |
380 | 1200 |
七、安装注意事项
1、取掉法兰两端的护盖，清理内腔无杂质、异物。2、与管道连接前，须先清理管道内残存的焊渣和杂物。
3、安装时，不要用阀的执行机构部分作为起重吊装，以避免损坏执行机构和附件。
4、本阀不受介质方向限制，可安装在水平或垂直的管道上，应预留手动操作及维修空间。
5、管道安装点不可有低垂或者承受外力的现象，应用管道支架或者支撑架来消除管线的偏离。
6、管道与法兰之间需安装密封垫。
7、与管道连接后，应均匀用力多次交叉拧紧各螺母。
八、操作使用说明
1、操作前确认管路和阀门被清洗过。2、操作机构带动阀杆、球体，顺时针旋转1/4圈（90°），阀门关闭；逆时针旋转1/4圈（90°），阀门开启
3、当手柄方向与管线平行时，阀门为开启状态；当手柄与管线垂直时，阀门关闭状态。
4、阀门运行一段时间以后 ，若填料压盖处有微泄发生，将压紧螺母适当拧紧，泄漏即可消除。
