一、产品概述
螺纹连接球阀及对焊连接球阀分为整体式（一片式）、二片式、及三片式。阀体采用先进的硅溶胶精密铸造工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）和承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。二、产品特征
产品名称：三片式球阀公称直径：DN8-DN100
公称压力：1.6～4.0MPa
适用温度：≤160
适用介质：水、油、气及某些腐蚀性液体
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
检验试验标准：GB/T 13927-2008 API598
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：GNPT、BSPT、DIN259/2999
三、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体 | CF8、CF8M、CF3M、WCB |
| 阀盖 | CF8、CF8M、CF3M、WCB |
| 球芯 | F304、F316、F316L、WCB |
| 密封圈 | PTFE、PPL |
| 阀杆 | F304、F316、20Cr13 |
| 止退垫圈 | PTFE、PPL |
| 填料 | PTFE、PPL |
| 紧固件 | 304、C954 |
| 手柄 | 不锈钢、碳钢 |
| 手柄套 | 塑料 |

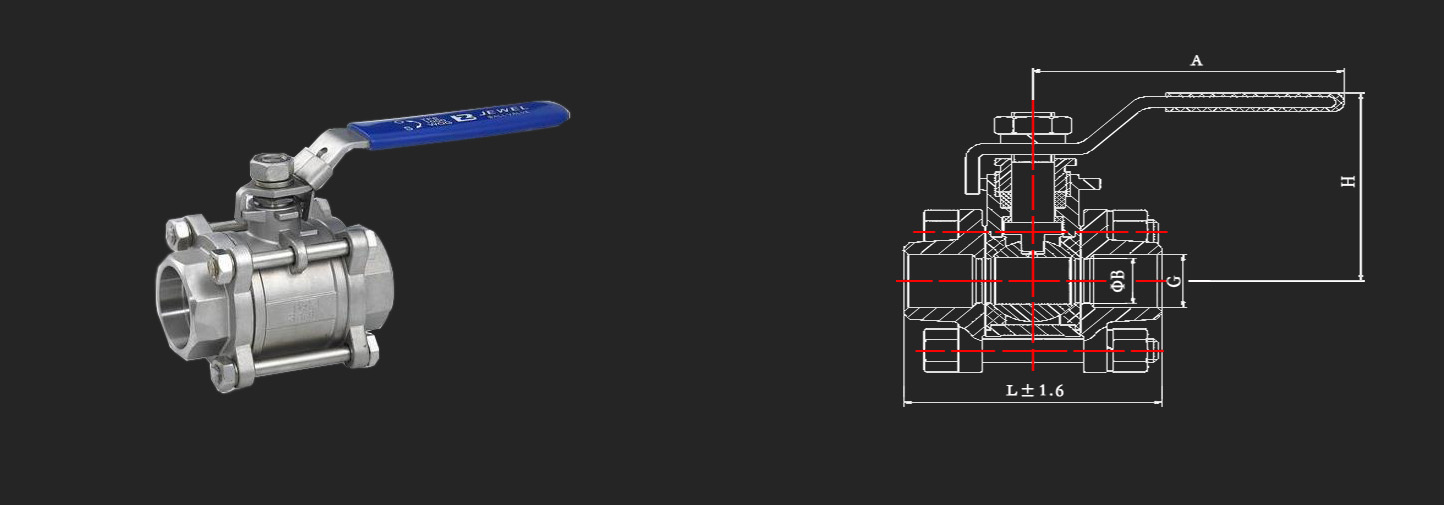

四、外形尺寸图（三片式）
| mm | G | ΦB | L | H | A |
| DN8 | 1/4" | 8 | 65 | 57 | 105 |
| DN10 | 3/8" | 10 | 65 | 57 | 105 |
| DN15 | 1/2" | 15 | 73 | 68 | 130 |
| DN20 | 3/4" | 20 | 86 | 70 | 130 |
| DN25 | 1" | 25 | 91 | 80 | 150 |
| DN32 | 1.2" | 32 | 113 | 84 | 180 |
| DN40 | 1.5" | 38 | 121 | 93 | 200 |
| DN50 | 2" | 50 | 142 | 100 | 200 |
| DN65 | 2.5" | 64 | 174 | 142 | 240 |
| DN80 | 3" | 76 | 193 | 155 | 240 |
| DN100 | 4" | 100 | 216 | 172 | 280 |
