一、产品概述

       电动球阀是由电动机通过减速器，将多圈回转运动转变为部分回转运动（90±5%）。具有启闭平稳，输出扭矩大；大大减轻操作人员的劳动强度，特别适应于高压，大口径阀门，适用于安装在不能手动操作或难于接近的位置，易于远距离控制，安装高度不受限制；有利于整个系统的自动化；电源比气压源、液压源容易获得，电线的敷设与维护比空气或液压管线容易的多等优点。但构造相对较复杂，在潮湿及易爆的场所使用时，需要采取防潮、防爆措施。一般适用于环境温度低于50℃，相对湿度低于80%的地方。

二、产品特点

• 功能强劲：电动球阀按信号反馈形式可分为电动开关型、智能型、比例式等，各种信号输出应有尽有。
• 体积小巧：精小型电动球阀的体积与传统产品相比，仅相当于同类产品的50%左右。
• 轻便宜人：精小型电动球阀的重量仅相当于同类产品的45%左右。
• 性能可靠：电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。
• 美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
• 精密耐磨：蜗轮输出轴一体化设计、避免了键连接的间隙，传动精度高；特殊铜合金锻造，强度高，耐磨性好。
• 安全保证：1500V耐压检测，F级绝缘电机，安全有保障。
• 配套简单：采用单向电源，外接线路简单。或也可采用AC380V、DC24V直流电源等。
• 使用方便：免加油、免点检、防水防锈、任意角度安装。
• 保护装置：双重限位、过热保护、过载保护。
• 多种速度：全行程时间9S、15S、30S、50S、100S、150S（出厂前已设定）。
• 智能数控：智能控制模块高度集成于电动装置本体中，无需外接定位器。数字设定、数字整定、高度精确、自我诊断、一机多能。

三、采用标准

项目名称	采用标准
设计制造验收	GB/T 12237-2007
阀门结构长度	GB/T 12221-2005
阀门法兰连接	GB/T 9113-2010
阀门密封试验	GB/T 13927-2008

四、性能参数

产品名称	电动球阀		电源电压		AC220V/AC380V或DC24V
连接型式	法兰式		输入信号		4-20mA.DC、1-5V.DC、0-10V.DC
公称通径	DN15～DN300		输出信号		有源、无源触点信号、4-20mA.DC
公称压力	PN16/PN25/PN40/PN64		启闭时间		0-90°用时9～150S
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍		手动操作		附曲柄式手柄
外表喷涂	不锈钢本体，其它材质涂漆		限位元件		机械式、限位开关式挡块
驱动型式	电动执行器		电机保护		内藏过热式保护
适用温度	-30～160℃，硬密封≤425℃		耐压等级		1500VAC/1分钟
适用介质	水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等		绝缘电阻		100MΩ/500VDC
			防护等级		IP67
			防爆等级		ExdⅡBT4
			环境温度		-20℃～55℃
			选装功能		过力矩保护、加热除湿器

五、零部件可选材料

零件名称	可选材料
阀体/压盖	不锈钢（CF8/CF8M）、碳钢（WCB）、铜（T）、球墨铸铁（DI）
球芯	不锈钢（CF8、CF8M）
阀座	PTFE、PPL、堆焊合金
阀轴	不锈钢SS304、不锈钢316、20Cr13
驱动	B型、S型、K型、R型、A型、D型、H型、T型电动执行器

六、产品接线图

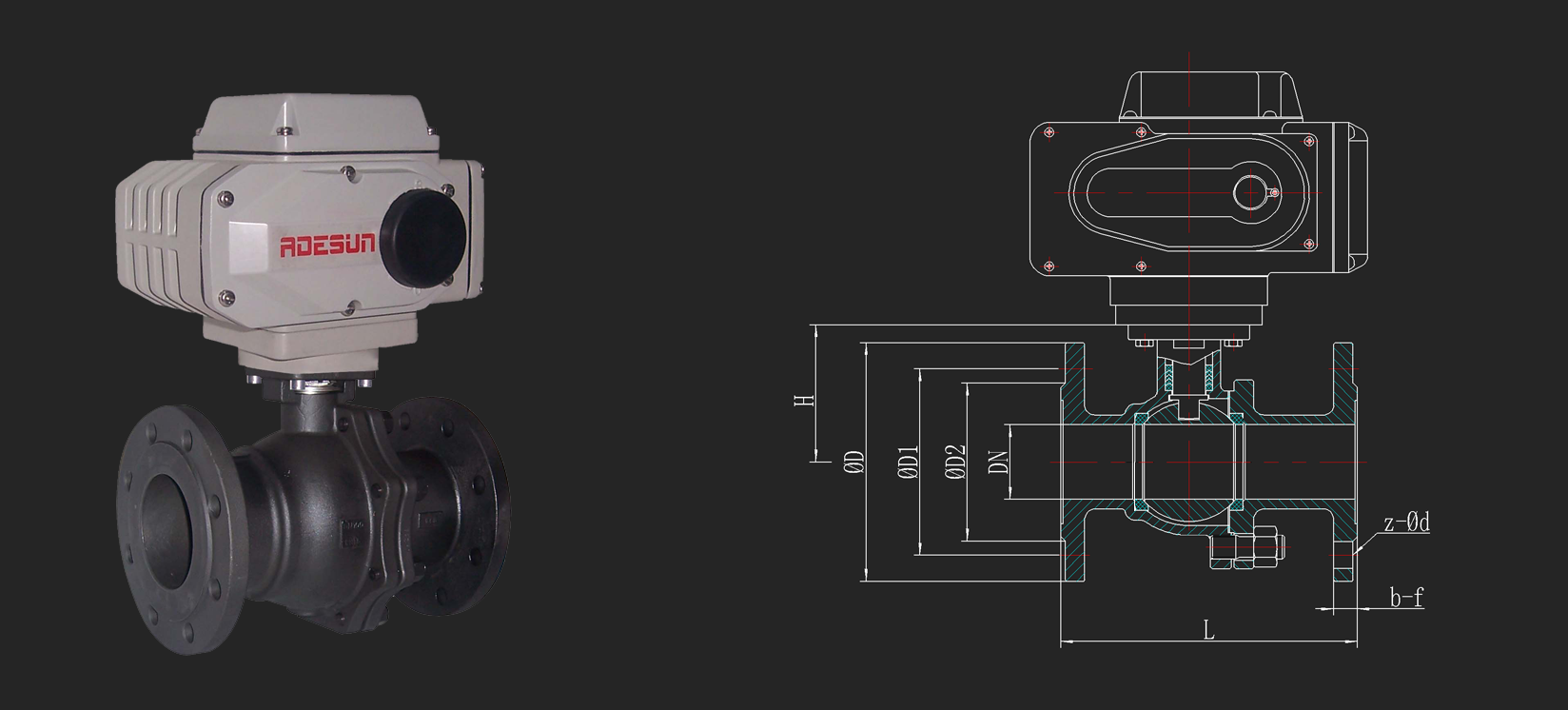

七、外形尺寸图

mm	in	压力	L	ΦD	ΦD1	ΦD2	b-f	z-Φd	H
DN15	1/2"	PN16 PN25	130	95	65	45	14-2	4-14	65
DN20	3/4"	PN16 PN25	140	105	75	55	14-2	4-14	75
DN25	1"	PN16 PN25	150	115	85	65	14-2	4-14	85
DN32	1.2"	PN16 PN25	165	135	100	78	16-2	4-18	95
DN40	1.5"	PN16 PN25	180	145	110	85	16-3 18-3	4-18	105
DN50	2"	PN16 PN25	200	160	125	100	16-3 20-3	4-18	115
DN65	2.5"	PN16 PN25	220	180	145	120	18-3 22-3	4-18 8-18	145
DN80	3"	PN16 PN25	250	195	160	135	20-3 22-3	8-18	160
DN100	4"	PN16 PN25	280	215 230	180 190	155 160	20-3 24-3	8-18 8-23	185
DN125	5"	PN16 PN25	320	245 270	210 220	185 188	22-3 28-3	8-18 8-25	215
DN150	6"	PN16 PN25	360	280 300	240 250	210 218	24-3 30-3	8-23 8-25	245
DN200	8"	PN16 PN25	400	335 360	295 310	265 278	26-3 34-3	12-23 12-25	300
DN250	10"	PN16 PN25	450	405 425	355 370	320 332	30-3 36-3	12-25 12-30	380

八、订货须知

1、普通型电动装置适于在下列条件下工作：
（1）、海拔不高于1000m；
（2）、工作环境温度-20℃～55℃；
（3）、工作环境湿度不大于90%（25℃时）；
（4）、工作环境不含有强腐蚀性、易燃、易爆的介质；
（5）、短时间工作制，时间额定为10min、15min或30min。
2、阀门的工作条件有下列情况之一时，用户应在订货前提出:
（1）、环境温度、温度、海拔与上列条件不符；
（2）、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染；
（3）、受霉菌或微生物侵害；
（4）、装设在有火灾或爆炸危险的场所；
（5）、遭受剧烈的振动、冲击或颠簸；
（6）、其他的非正常使用条件。
3、根据用户提出的条件，我公司将与您协商解决配置有特殊防护性能的电动装置。
4、订货时应说明您的安装，操作使用要求，以便选择恰当的电动装置，配置需要的机构及辅助设备。

九、安装注意事项

1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。
5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用。
6、蝶阀不得安装于管道拐角处，不允许倒立安装。
7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层。
9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。

十、电动蝶阀使用要求

1、电动阀门的安全操作规程按照电动装置和控制器说明书规定进行。
2、电动阀门安装时应使电动装置位于阀门上方或侧面，不可倒置。
3、在长期有雨水、原料等飞溅物和阳光照射的环境，请安装保护整台电动执行机构的保护罩，并请在设计和安装保护罩时充分考虑电动执行机构的通风散热。
4、设备安装时请预留接线，手动操作等调试维修用空间。
5、不可将两台或数台电动执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控或电机过热。
6、配线进口处必须按使用说明书要求做好防水电缆接头处的密封，否则由于水或污汁的进入损坏电动执行机构。
7、手动操作孔处的橡胶塞在手动操作后请及时盖好，电动操作时，禁止手动操作。
