一、产品概述
对夹式超短型球阀，具有外形精美、结构紧凑、体积小、重量轻、价格低廉、便于安装等特点。上法兰带安装平台，采用ISO5211法兰连接标准，方便安装各种相应的驱动装置，以实现手动控制或电、气动自动化控制。本产品密封性能好，启闭灵活，能有效降低公称造价，广泛适用于石油、化工、冶金、制药、食品等各种管道系统中。二、产品特征
- 90°旋转，启闭迅速、轻便，适用于经常操作
- 流体阻力小，全通径，基本没有流阻
- 结构简单，体积小，重量轻，便于维修，密封圈一般是活动的，拆卸更换方便
- 阀座广泛采用各种氟塑料，耐各种腐蚀，它有两个密封面，精密可靠，密封性能可靠
- 球芯启闭过程中有擦拭性，可用于带悬浮固体颗粒的介质中，不受介质流向限制
- 无振动、噪音小
三、性能参数
| 产品名称 | 对夹式超短型球阀 | |
| 连接型式 | 对夹式 | |
| 公称通径 | DN15-DN200 | |
| 公称压力 | PN10/PN16/PN25/PN40/PN64 | |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 |
|
| 外表喷涂 | 磁漆、不锈钢本体 | |
| 驱动型式 | 手柄、蜗轮、电动、气动 | |
| 适用温度 | -29～425℃ | |
| 适用介质 | 水、油、气、蒸汽、及某些腐蚀性介质 | |
| 结构长度 | Q/SY-F012-1996 | |
| 法兰标准 | GB/T 9113-2010 | |
| 压力试验 | GB/T 13927-2008 | |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体/阀盖 | 不锈钢（CF8/CF8M/CF3M）、铸钢（WCB） |
| 球芯 | CF8（P）、CF8M（R）、CF3M（RL）、铸钢（C） |
| 阀座 | PTFE、PPL |
| 密封圈 | PTFE、PPL |
| 阀轴 | F304、F316、F316L、20Cr13 |
| 填料 | PTFE、石墨 |
| 手柄 | 不锈钢、碳钢 |

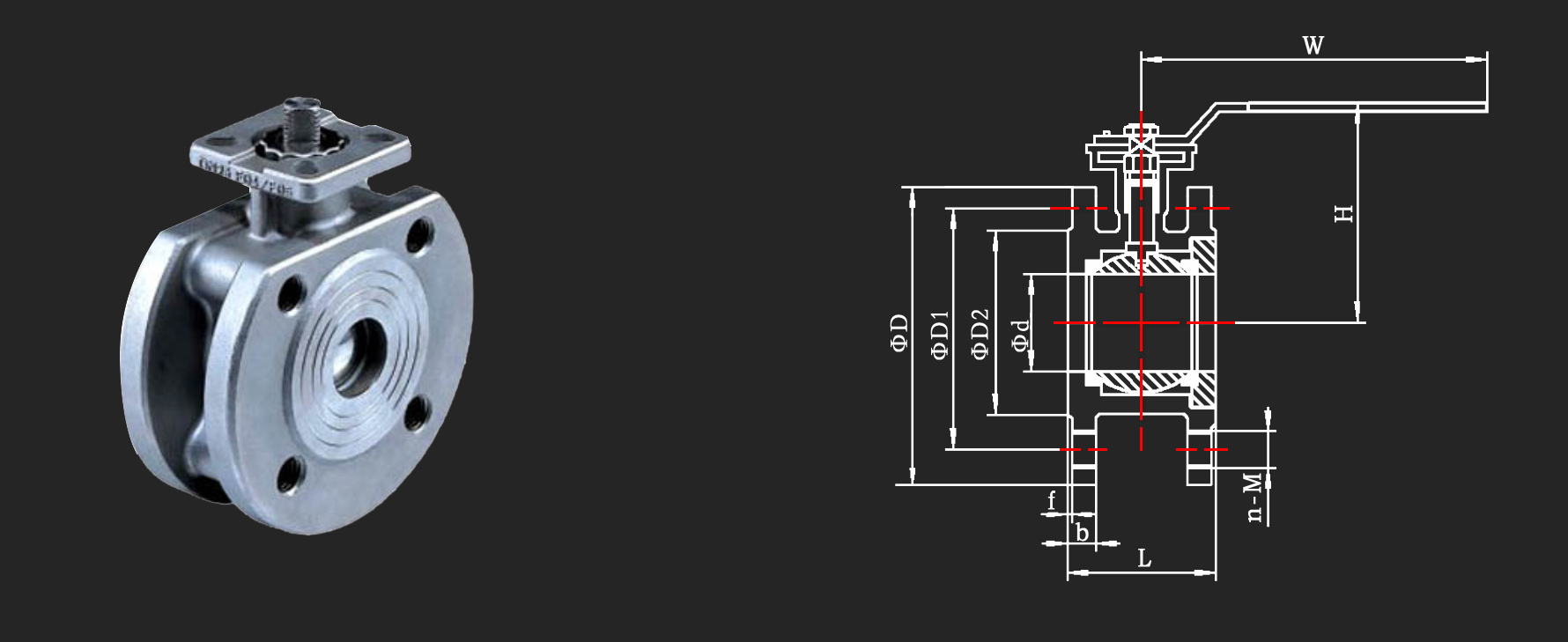

六、外形尺寸图
| mm | in | d | L | ΦD | ΦD1 | ΦD2 | n-M | b-f | H | W |
| DN15 | 1/2" | 14 | 39 | 95 | 65 | 45 | 4-Φ12 | 14-2 | 62 | 110 |
| DN20 | 3/4" | 18 | 44 | 105 | 76 | 55 | 4-Φ12 | 14-2 | 70 | 125 |
| DN25 | 1" | 25 | 49 | 115 | 85 | 65 | 4-M12 | 14-2 | 79 | 135 |
| DN32 | 1.2" | 30 | 56 | 135 | 100 | 78 | 4-M16 | 16-2 | 86 | 150 |
| DN40 | 1.5" | 37 | 65 | 145 | 110 | 85 | 4-M16 | 16-2 | 92 | 150 |
| DN50 | 2" | 49 | 73 | 160 | 125 | 100 | 4-M16 | 16-2 | 158 | 180 |
| DN65 | 2.5" | 61 | 94 | 180 | 145 | 120 | 4-M16 | 18-2 | 158 | 250 |
| DN80 | 3" | 74 | 116 | 195 | 160 | 135 | 8-M16 | 20-3 | 172 | 300 |
| DN100 | 4" | 89 | 140 | 215 | 180 | 155 | 8-M16 | 20-3 | 187 | 350 |
| DN125 | 5" | 120 | 200 | 245 | 210 | 185 | 8-M16 | 24-3 | 200 | 650 |
| DN150 | 6" | 145 | 225 | 280 | 240 | 210 | 8-M20 | 24-3 | 240 | 840 |
| DN200 | 8" | 198 | 275 | 335 | 295 | 265 | 12-M20 | 26-3 | 280 | 900 |
七、安装注意事项
1、与管道连接前，须先清理管道内残存的焊渣和杂物。2、安装时，不要用阀的执行机构部分作为起重吊装，以避免损坏执行机构和附件。
3、本阀不受介质方向限制，可安装在水平或垂直的管道上，应预留手动操作及维修空间。
4、管道安装点不可有低垂或者承受外力的现象，应用管道支架或者支撑架来消除管线的偏离。
5、管道与法兰之间需安装密封垫。
6、与管道连接后，应均匀用力多次交叉拧紧各螺母。
