一、产品概述

       气动球阀是以一定压力（一般小于0.8MPa）的空气，利用气缸内活塞的往复运动转换为回转运动，使球阀启闭的阀门。该阀由气缸、机械执行机构和蝶阀本体组成，用户使用时应在输气管路中配装电磁换向阀、空气滤清器、油雾器、节流阀、减压阀等启动附件。通过PLC中控系统，可轻松实现阀门的集中、远距离自动化控制，能极大的提高生产效率。

二、产品特点

• 90°旋转，启闭迅速、轻便，适用于经常操作
• 流体阻力小，全通径，基本没有流阻
• 结构简单，体积小，重量轻，便于维修，密封圈一般是活动的，拆卸更换方便
• 阀座广泛采用各种氟塑料，耐各种腐蚀，它有两个密封面，精密可靠，密封性能可靠
• 球芯启闭过程中有擦拭性，可用于带悬浮固体颗粒的介质中，不受介质流向限制
• 无振动、噪音小

三、阀门零部件名称及附件介绍

阀门	在管道系统中，用来控制流体方向、压力、流量的装置。
双作用气动执行器	控制阀门的开启和关闭。
单作用气动执行器	电路、气源切断或有故障时，通过气缸内部的弹簧装置，自动关闭或打开阀门。
二位五通电磁阀	用于气动阀门的“开启”或者“关闭”的电控操作。电磁阀按安装形式可分为板接式和管接式。电磁阀可直接安装在执行器侧面，无须任何管子连接（即板接式）。也可将多台电磁阀组合在一起，形成电磁阀组，安装在电气控制箱里（即管接式）。电磁阀有防水型（IP65）和防水防爆型（ExdⅡBT4）；有单电控和双电控。额定电压AC220V、DC24V，4.5W。气源接口G1/4"，排气接口G1/4"或G1/8"。“开启”或“关闭”有速度要求时请及时与供货商联系。
限位开关回信器	是传送阀门位置信号到现场及中控室的装置，它能直接安装在执行器的顶部。特点有现场可视位置指示器，快速调整位置凸轮。外壳防护型（IP67）和防爆型（ExdⅡBT4）。
气动电气定位器	模块式设计，通过连接支架可直接安装在执行器上部。把控制系统给出的直流电流信号4-20mADC转换成驱动调节阀的气源信号，控制调节阀动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确的定位。
气源处理三联件	包括空气减压阀、过滤器、油雾器三大件。其中：减压阀对气源压力起减压稳压作用，可减少因气压突变时对阀门和执行器等硬件的损伤；过滤器用于对气源的清洁，可过滤掉空气中的水分，避免水分随气体进入气动装置；油雾器可对机体运动部件以及不方便加油的部件进行润滑，大大 延长装置的使用寿命。
离合式阀门减速器	本减速器与气动装置配合使用，用于阀门90°的开启，实现气动阀门的自动和手动。减速器底面与阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端与气缸内孔配合。工作过程，提起限位销，旋转偏心装置180°，使蜗杆、蜗轮脱离啮合，通气时，气缸带动阀轴、蜗轮同转，实现气动；不方便通气时，提起限位销，反向旋转偏心装置180°，蜗杆与蜗轮啮合，手动转动手轮，带动阀杆转动，气缸活塞随动，阀门实现手动操作。

三、采用标准

项目名称	采用标准
设计制造验收	GB/T 12237-2007
阀门结构长度	GB/T 12221-2005
阀门法兰连接	GB/T 9113-2010
阀门密封试验	GB/T 13927-2008

四、性能参数

产品名称	法兰式气动球阀		气源类型		清洁、无腐蚀性气体
连接型式	法兰式		气源压力		最高8Bar，最低4Bar，正常5.5Bar
公称通径	DN15～DN250		气源接口		G1/4"Namur标准，可直接安装电磁阀
公称压力	PN16/PN25		电磁阀电压		AC220V，DC24V
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍		定位器输入信号		4-20mA.DC
外表喷涂	不锈钢本体，其它材质喷漆		回转角度		0～90°旋转，在0和90°各有±4°的调节范围
驱动型式	气动执行器		启闭时间		≤0.5S～10S（可调）
适用温度	-30～160℃		环境温度		-20℃～70℃
适用介质	水、油、气、盐酸类、醋酸类		附件可选		电磁阀、回信器、电气定位器，气源处理三联件、手操机构

五、零部件可选材料

零件名称	可选材料
阀体/阀盖	不锈钢（CF8/CF8M/CF3M）、铸钢（WCB）、铸铁）（DI）
球芯	CF8（P）、CF8M（R）、CF3M（RL）、铸钢（C）
阀座	PTFE、PPL
阀轴	F304、F316、F316L、20Cr13
填料	PTFE、石墨
手柄	不锈钢、碳钢

六、气缸容积

耗气量取决于供气压力、开关形程、气缸容积、以及动作次数，计算如下：
双作用阀门耗气量（升/分）=气缸体积（开向体积+关向体积）×[（供气压力（Kpa）+101.3）÷101.3]×次数/分钟
单作用阀门耗气量（升/分）=开向体积×[（供气压力（Kpa）+101.3）÷101.3]×次数/分钟

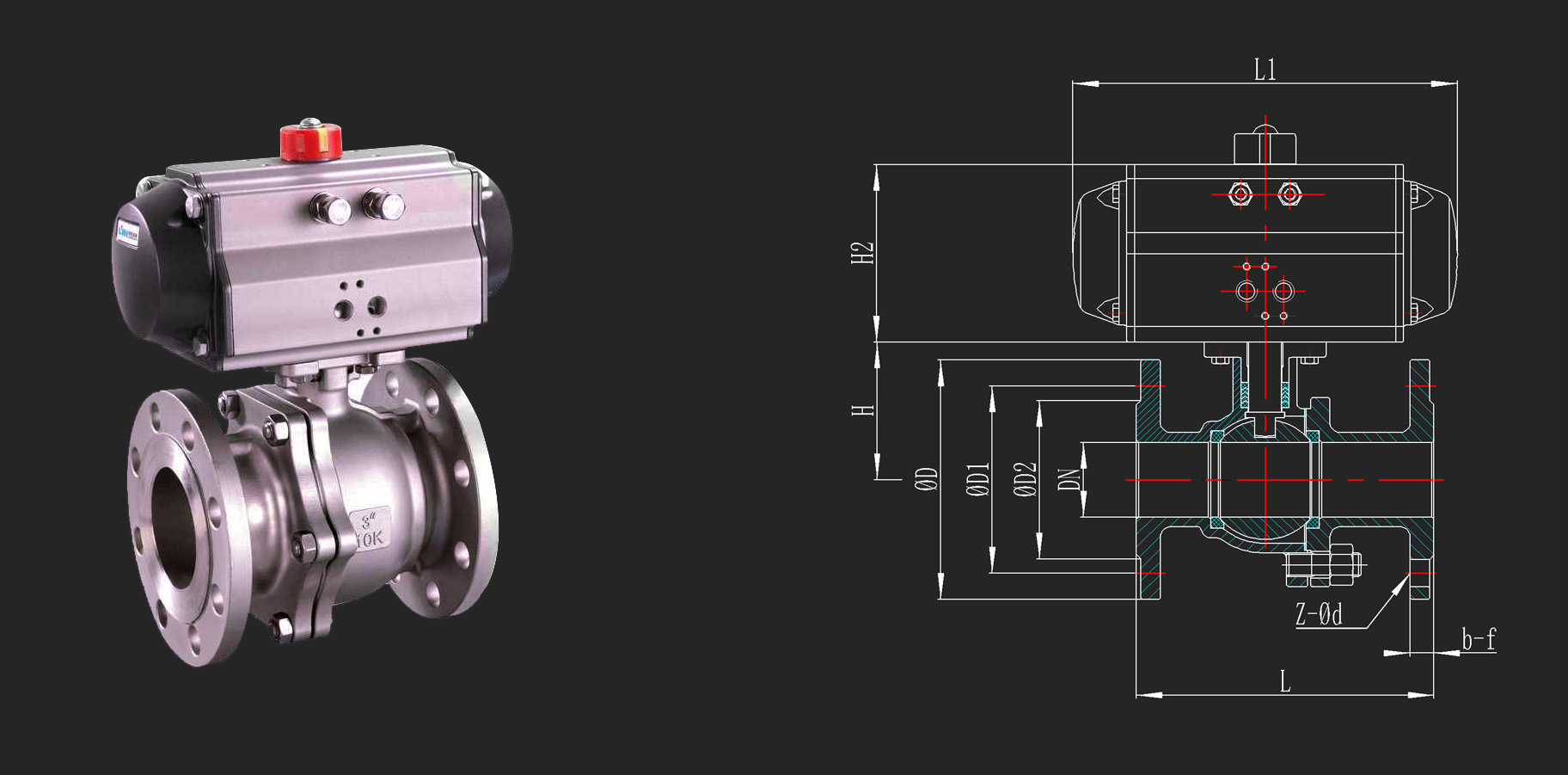

八、外形尺寸图

mm	in	压力	L	ΦD	ΦD1	ΦD2	b-f	z-Φd	H	H2	L1
DN15	1/2"	PN16 PN25	130	95	65	45	14-2	4-14	65	92	147
DN20	3/4"	PN16 PN25	140	105	75	55	14-2	4-14	75	92	147
DN25	1"	PN16 PN25	150	115	85	65	14-2	4-14	85	92	147
DN32	1.2"	PN16 PN25	165	135	100	78	16-2	4-18	95	107	168
DN40	1.5"	PN16 PN25	180	145	110	85	16-3 18-3	4-18	105	107 119	168 184
DN50	2"	PN16 PN25	200	160	125	100	16-3 20-3	4-18	115	119 129	184 204
DN65	2.5"	PN16 PN25	220	180	145	120	18-3 22-3	4-18 8-18	145	129 137	204 262
DN80	3"	PN16 PN25	250	195	160	135	20-3 22-3	8-18	160	137 153	268 296
DN100	4"	PN16 PN25	280	215 230	180 190	155 160	20-3 24-3	8-18 8-23	185	153 185	296 390
DN125	5"	PN16 PN25	320	245 270	210 220	185 188	22-3 28-3	8-18 8-25	215	185 202	390 454
DN150	6"	PN16 PN25	360	280 300	240 250	210 218	24-3 30-3	8-23 8-25	245	202 227	454 525
DN200	8"	PN16 PN25	400	335 360	295 310	265 278	26-3 34-3	12-23 12-25	300	227 260	525 610
DN250	10"	PN16 PN25	450	405 425	355 370	320 332	30-3 36-3	12-25 12-30	380	260 285	610 722

九、安装注意事项

1、取掉法兰两端的护盖，清理内腔无杂质、异物。
2、与管道连接前，须先清理管道内残存的焊渣和杂物。
3、安装时，不要用阀的执行机构部分作为起重吊装，以避免损坏执行机构和附件。
4、本阀不受介质方向限制，可安装在水平或垂直的管道上，应预留手动操作及维修空间。
5、管道安装点不可有低垂或者承受外力的现象，应用管道支架或者支撑架来消除管线的偏离。
6、管道与法兰之间需安装密封垫。
7、与管道连接后，应均匀用力多次交叉拧紧各螺母。

十、操作使用说明

1、操作前确认管路和阀门被清洗过。
2、操作机构带动阀杆、球体，顺时针旋转1/4圈（90°），阀门关闭；逆时针旋转1/4圈（90°），阀门开启
3、当手柄方向与管线平行时，阀门为开启状态；当手柄与管线垂直时，阀门关闭状态。
4、阀门运行一段时间以后 ，若填料压盖处有微泄发生，将压紧螺母适当拧紧，泄漏即可消除。
