一、产品概述

       螺纹连接球阀及对焊连接球阀分为整体式(一片式)、二片式、及三片式。阀体采用先进的硅溶胶精密铸造工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)和承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作。

二、产品特征

产品名称:一片式球阀
公称直径:DN10-DN65
公称压力:1.6~2.5MPa
适用温度:≤160
适用介质:水、油、气及某些腐蚀性液体
设计制造标准:
GB/T 12237-2007
结构长度标准:GB/T 12221-2005
检验试验标准:GB/T 13927-2008  API598
适用介质:水、油、气及某些腐蚀性液体
螺纹类型:GNPT、BSPT、DIN259/2999

三、零部件可选材料

零件名称 可选材料
阀体 CF8、CF8M、CF3M、WCB
阀盖 CF8、CF8M、CF3M、WCB
球芯 F304、F316、F316L、WCB
密封圈 PTFE、PPL
阀杆 F304、F316、20Cr13
止退垫圈 PTFE、PPL
填料 PTFE、PPL
紧固件 304、C954
手柄 不锈钢、碳钢
手柄套 塑料

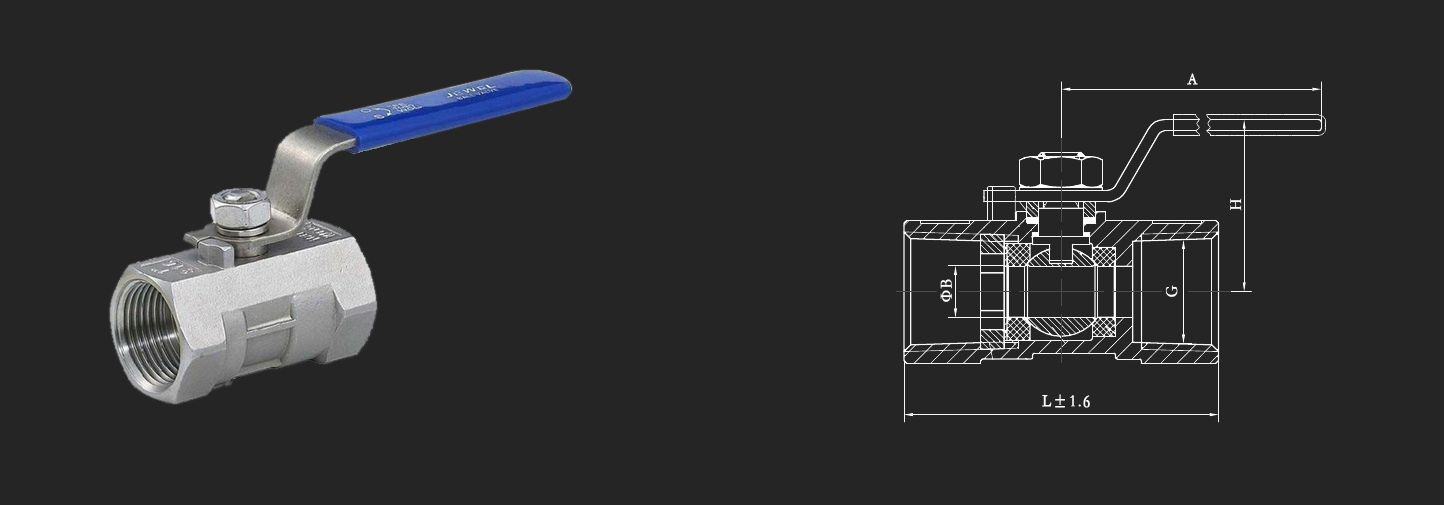

四、外形尺寸图(一片式)


mm G ΦB L H A
DN10 3/8" 8 50 30 65
DN15 1/2" 9.5 56 34 85
DN20 3/4" 12.5 60 40 95
DN25 1" 16 71 52 110
DN32 1.2" 20 78 62 140
DN40 1.5" 25 96 68 140
DN50 2" 32 101 75 155
DN65 2.5" 40 120 82 180
