一、产品概述

       电动蝶阀是由电动机通过减速器，将多圈回转运动转变为部分回转运动（90±5%）。具有启闭平稳，输出扭矩大；大大减轻操作人员的劳动强度，特别适应于高压，大口径阀门，适用于安装在不能手动操作或难于接近的位置，易于远距离控制，安装高度不受限制；有利于整个系统的自动化；电源比气压源、液压源容易获得，电线的敷设与维护比空气或液压管线容易的多等优点。但构造相对较复杂，在潮湿及易爆的场所使用时，需要采取防潮、防爆措施。一般适用于环境温度低于50℃，相对湿度低于80%的地方。

二、产品特点

• 壳体制造全部为压铸铝工艺和精密机加工，关键零件质量稳定
• 产品体积小、重量轻，外表采用喷涂工艺具备优良的外观质量
• 行程控制终端位置调整与转矩开关设定方便，并能保证控制可靠
• 传动轴为蜗轮副传动，可在任意位置自锁
• 具有可调整的阀门终端机械限位机构
• 手/电动切换结构为半自动电动优先形式，可保证操作安全可靠
• 具备理想的户外性能，防止凝露，内置空间加热除湿器
• 法兰连接形式多样，输出轴内置阀杆接头，产品安装拆卸方便

      可选功能

• 4-20mA DC阀位反馈信号
• 增设电气控制模块具有自动调节功能
• 实现整体型控制，具备现场/远程转换开关和现场开、停、关按钮
• 内置电机热保护元件
• 其它特殊功能要求

三、采用标准

项目名称	采用标准	可选标准
设计制造验收	GB/T 12238-2008	ISO/DIN10631、API598
阀门结构长度	GB/T 12221-2005	ISO5752
阀门法兰连接	GB/T 9113-2010	ANSI B16.5、JIS B2238
阀门密封试验	GB/T 13927-2008	ISO/DIN5208

四、性能参数

产品名称	对夹式电动蝶阀		电源电压		AC220V/AC380V
连接型式	对夹式	单夹式	输入信号		4-20mA.DC、1-5V.DC、0-10V.DC
公称通径	DN40～DN500	DN50～DN500	输出信号		有源、无源触点信号、过力矩信号、4-20mA.DC
公称压力	PN10/PN16		启闭时间		0-90°用时15～60S
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍		手动操作		带离合式手轮
外表喷涂	环氧树脂涂层		限位元件		机械式、限位开关式挡块
驱动型式	电动执行器		电机保护		内藏过热式保护、过力矩保护开关
适用温度	-30～180℃		耐压等级		1500VAC/1分钟
适用介质	水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等		绝缘电阻		100MΩ/500VDC
			防护等级		IP67/IP68
			防爆等级		ExdⅡBT4
			环境温度		-20℃～55℃

五、零部件可选材料

零件名称	可选材料
阀体	灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M）
阀板	球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T）
阀座	三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM
阀轴	45#镀铬、不锈钢SS416、不锈钢SS304
电动装置	普通开关型、整体开关型、整体调节型、基本防爆型、整体防爆型

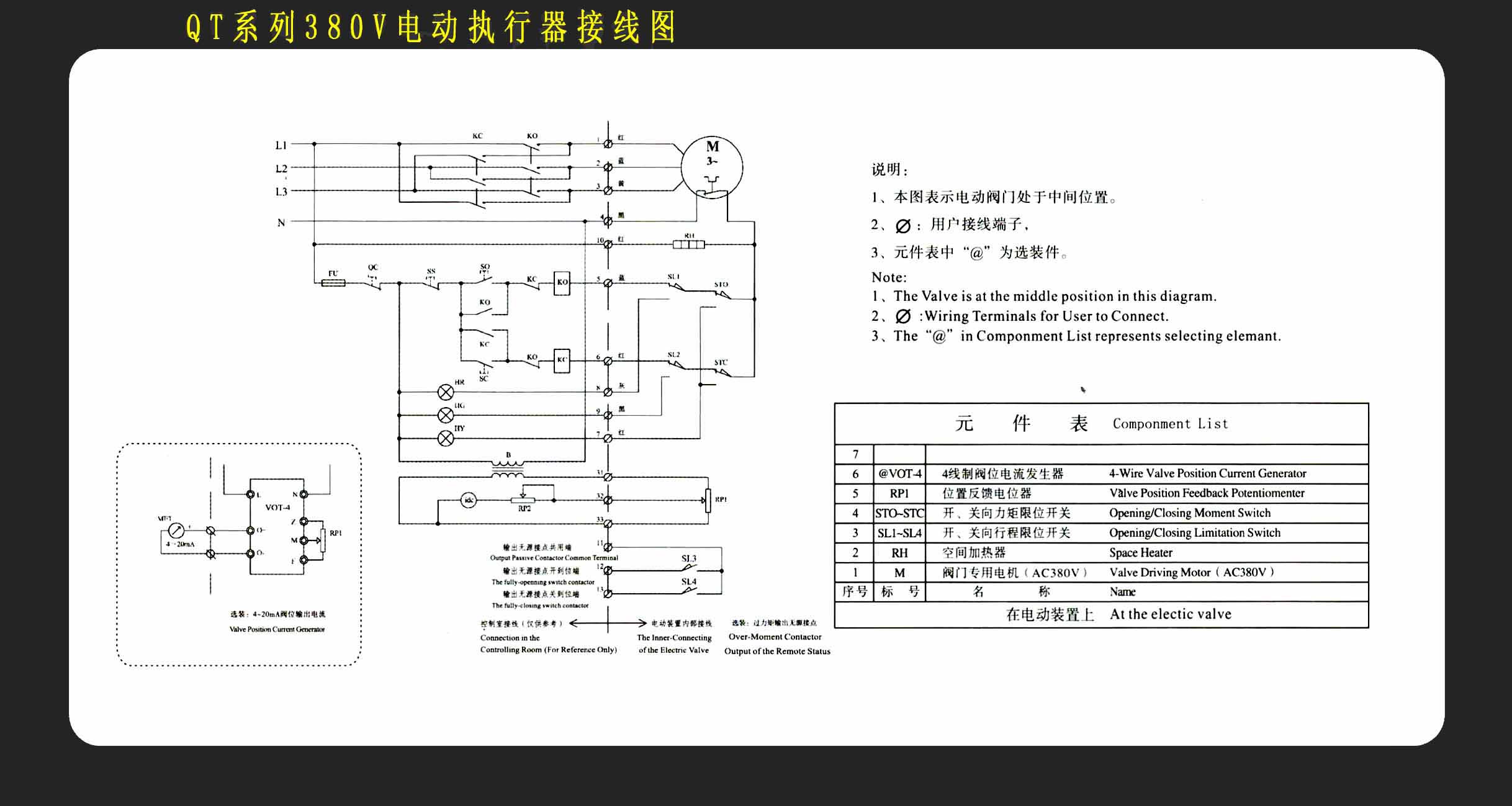

六、产品接线图

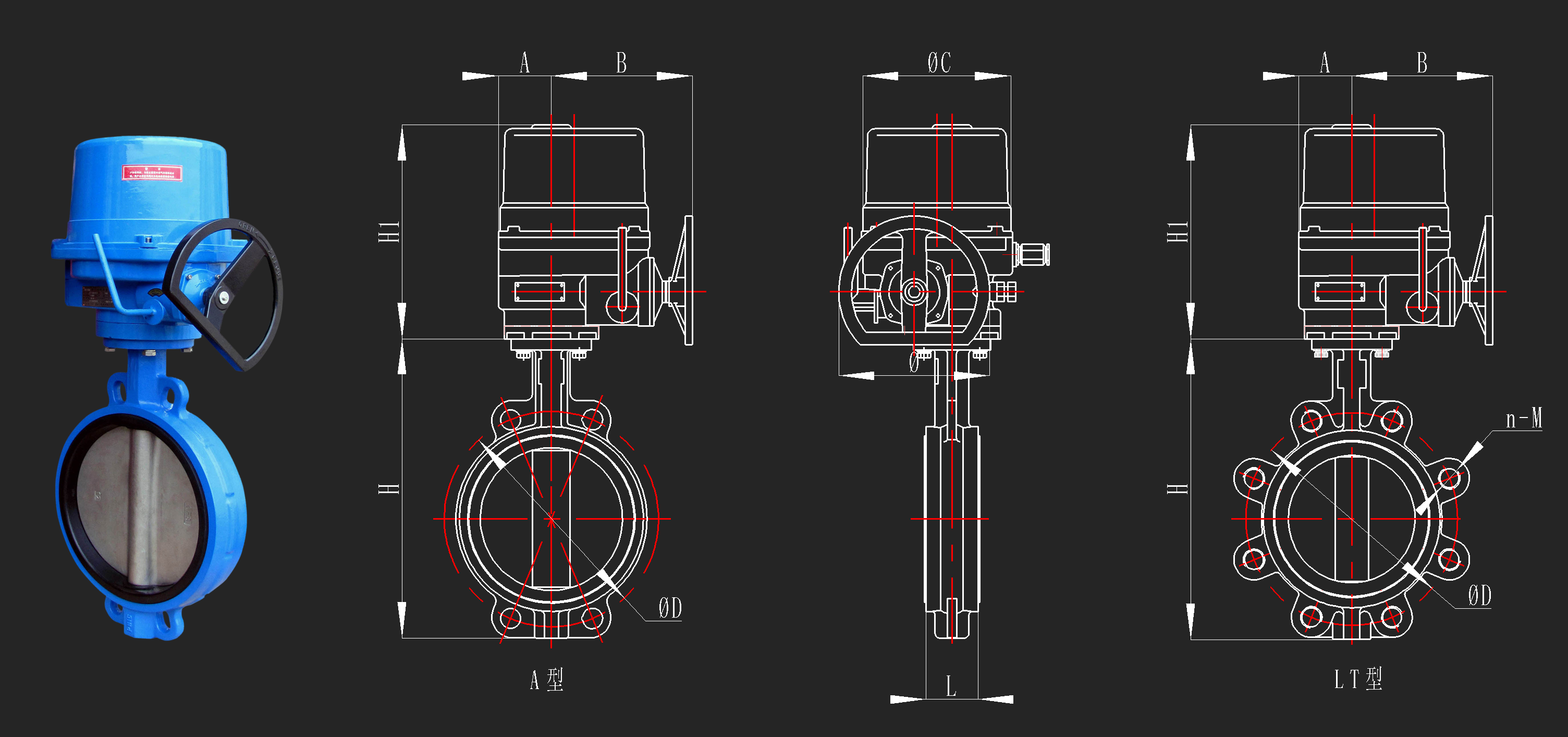

七、外形尺寸图

mm	in	H	H1	A	B	ΦC	Φ	ΦD		n-M		L
								PN10	PN16	PN10	PN16
DN40	1.5"	208	139	62	181	170	200	110		4-Φ18		33
DN50	2"	211	139	62	181	170	200	125		4-16		42
DN65	2.5"	230	139	62	181	170	200	145		4-16		45
DN80	3"	256	139	62	181	170	200	160		8-16		45
DN100	4"	293	156	62	181	170	200	180		8-16		52
DN125	5"	319	156	85	190	200	200	210		8-16		55
DN150	6"	340	156	85	190	200	200	240		8-20		55
DN200	8"	413	196	85	190	200	200	195		8-20	12-20	60
DN250	10"	478	196	85	190	200	200	350	355	12-20	12-24	66
DN300	12"	556	209	90	205	220	200	400	410	12-20	12-24	76
DN350	14"	600	209	90	205	220	200	460	470	16-20	16-24	76
DN400	16"	692	209	90	205	220	200	515	525	16-24	16-27	86
DN450	18"	742	209	106	228	250	250	565	585	20-24	20-27	105
DN500	20"	841	249	106	228	250	250	620	650	20-24	20-30	130

八、订货须知

1、普通型电动装置适于在下列条件下工作：
（1）、海拔不高于1000m；
（2）、工作环境温度-20℃～55℃；
（3）、工作环境湿度不大于90%（25℃时）；
（4）、工作环境不含有强腐蚀性、易燃、易爆的介质；
（5）、短时间工作制，时间额定为10min、15min或30min。
2、阀门的工作条件有下列情况之一时，用户应在订货前提出:
（1）、环境温度、温度、海拔与上列条件不符；
（2）、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染；
（3）、受霉菌或微生物侵害；
（4）、装设在有火灾或爆炸危险的场所；
（5）、遭受剧烈的振动、冲击或颠簸；
（6）、其他的非正常使用条件。
3、根据用户提出的条件，我公司将与您协商解决配置有特殊防护性能的电动装置。
4、订货时应说明您的安装，操作使用要求，以便选择恰当的电动装置，配置需要的机构及辅助设备。

九、安装注意事项

1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。
5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用。
6、蝶阀不得安装于管道拐角处，不允许倒立安装。
7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层。
9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。

十、电动蝶阀使用要求

1、电动阀门的安全操作规程按照电动装置和控制器说明书规定进行。
2、电动阀门安装时应使电动装置位于阀门上方或侧面，不可倒置。
3、在长期有雨水、原料等飞溅物和阳光照射的环境，请安装保护整台电动执行机构的保护罩，并请在设计和安装保护罩时充分考虑电动执行机构的通风散热。
4、设备安装时请预留接线，手动操作等调试维修用空间。
5、不可将两台或数台电动执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控或电机过热。
6、配线进口处必须按使用说明书要求做好防水电缆接头处的密封，否则由于水或污汁的进入损坏电动执行机构。
7、手动操作孔处的橡胶塞在手动操作后请及时盖好，电动操作时，禁止手动操作。
