Beijing Huagreat Valve Co., Ltd.

一、产品概述

       本产品结构简单，体积小、重量轻。旋转手柄90°即可轻松实现阀门启闭，并可保持阀门停留在需要的开启角度上。

二、产品特点

• 轴板无销连接，结构轻便，运输、安装、维修方便
• 90°启闭，开关迅速，操作力矩小，省力轻巧
• 软密封、零泄漏，使用寿命长
• 采用不同的零部件材质，可适用于不同介质
• 表面环氧树脂涂层，防腐、美观

三、采用标准

项目名称	采用标准	可选标准
设计制造验收	GB/T 12238-2008	ISO/DIN10631、API598
阀门结构长度	GB/T 12221-2005	ISO5752
阀门法兰连接	GB/T 9113-2010	ANSI B16.5、JIS B2238
阀门密封试验	GB/T 13927-2008	ISO/DIN5208

四、性能参数

产品名称	对夹式手柄中线蝶阀
连接型式	对夹式（LT型单夹式）
公称通径	DN25-DN150
公称压力	PN10/PN16
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍
外表喷涂	环氧树脂涂层
驱动型式	流线型铝手柄、高强度玛钢手柄、冲压钢手柄
适用温度	-30～180℃
适用介质	水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

五、零部件可选材料

零件名称	可选材料
阀体	灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M）
阀板	球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T）
阀座	三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM
阀轴	45#镀铬、不锈钢SS416、不锈钢SS304
手柄	铝合金、玛钢、钢板

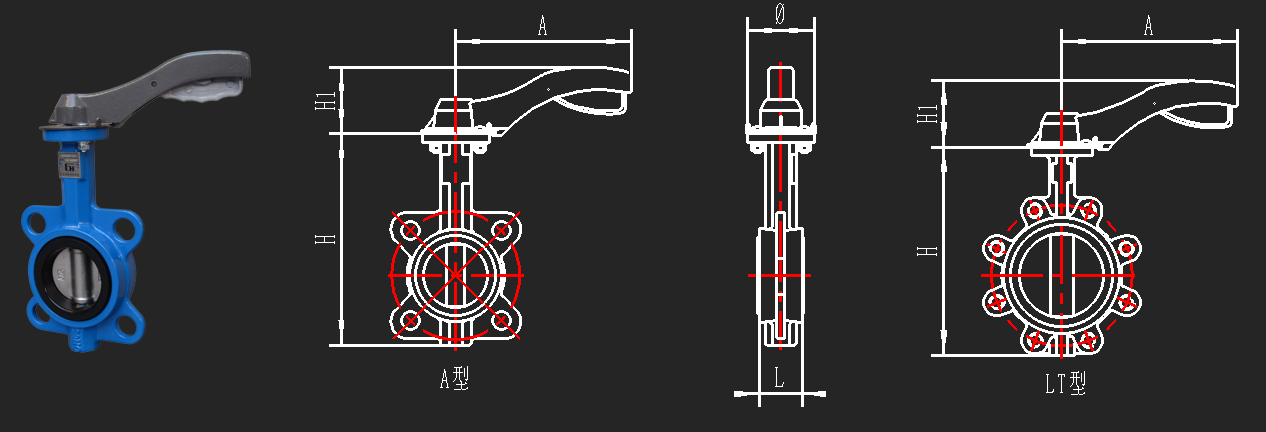

六、外形尺寸图

mm	in	H	H1	A	L	Φ
DN25	1"	134	34	113	31	60
DN32	1.2"	134	34	113	31	60
DN40	1.5"	208	58	175	33	70
DN50	2"	210	58	175	42	70
DN65	2.5"	230	58	175	45	70
DN80	3"	256	58	175	45	70
DN100	4"	293	68	220	52	92
DN125	5"	319	68	220	55	92
DN150	6"	340	68	220	55	92

七、安装注意事项

1、管道法兰必须与阀门压力标准相符，对夹蝶阀建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应清理阀门内腔和密封面，不许有污物附着，新管道在使用前应打开阀门用空气或水清扫管道后再使用。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时不可再加密封垫。
5、蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；蝶阀不得安装在管道拐角处，不允许倒立安装。
6、安装时蝶阀处于关闭位置，确保蝶板不与管道法兰等磕碰。
7、确认法兰焊接无误，蝶阀装上后不允许再焊接法兰。
8、蝶阀如发现启闭失常，应查明原因、排除故障；不得利用敲、砸、撬和手柄接杆加长等方法强行启闭。
9、蝶阀在运输、储存过程中，蝶板不得与硬物磕碰，并应打开8-10°的位置，以确保在此期间密封面不受损伤。
