一、产品概述

       电动蝶阀是由电动机通过减速器，将多圈回转运动转变为部分回转运动（90±5%）。具有启闭平稳，输出扭矩大；大大减轻操作人员的劳动强度，特别适应于高压，大口径阀门，适用于安装在不能手动操作或难于接近的位置，易于远距离控制，安装高度不受限制；有利于整个系统的自动化；电源比气压源、液压源容易获得，电线的敷设与维护比空气或液压管线容易的多等优点。但构造相对较复杂，在潮湿及易爆的场所使用时，需要采取防潮、防爆措施。一般适用于环境温度低于50℃，相对湿度低于80%的地方。

二、产品特点

• 功能强劲：电动蝶阀按信号反馈形式可分为电动开关型、智能型、比例式等，各种信号输出应有尽有。
• 体积小巧：精小型电动蝶阀的体积与传统产品相比，仅相当于同类产品的35%左右。
• 轻便宜人：精小型电动蝶阀的重量仅相当于同类产品的30%左右。
• 性能可靠：电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。
• 美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
• 精密耐磨：蜗轮输出轴一体化设计、避免了键连接的间隙，传动精度高；特殊铜合金锻造，强度高，耐磨性好。
• 安全保证：1500V耐压检测，F级绝缘电机，安全有保障。
• 配套简单：采用单向电源，外接线路简单。或也可采用AC380V、DC24V直流电源等。
• 使用方便：免加油、免点检、防水防锈、任意角度安装。
• 保护装置：双重限位、过热保护、过载保护。
• 多种速度：全行程时间9S、15S、30S、50S、100S、150S（出厂前已设定）。
• 智能数控：智能控制模块高度集成于电动装置本体中，无需外接定位器。数字设定、数字整定、高度精确、自我诊断、一机多能。

三、采用标准

项目名称	采用标准	可选标准
设计制造验收	GB/T 12238-2008	ISO/DIN10631、API598
阀门结构长度	GB/T 12221-2005	ISO5752
阀门法兰连接	GB/T 9113-2010	ANSI B16.5、JIS B2238
阀门密封试验	GB/T 13927-2008	ISO/DIN5208

四、性能参数

产品名称	对夹式电动蝶阀		电源电压		AC220V/AC380V或DC24V
连接型式	对夹式	单夹式	输入信号		4-20mA.DC、1-5V.DC、0-10V.DC
公称通径	DN25～DN600	DN50～DN600	输出信号		有源、无源触点信号、4-20mA.DC
公称压力	PN10/PN16		启闭时间		0-90°用时9～150S
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍		手动操作		附曲柄式手柄
外表喷涂	环氧树脂涂层		限位元件		机械式、限位开关式挡块
驱动型式	电动执行器		电机保护		内藏过热式保护
适用温度	-30～180℃		耐压等级		1500VAC/1分钟
适用介质	水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等		绝缘电阻		100MΩ/500VDC
			防护等级		IP67
			防爆等级		ExdⅡBT4
			环境温度		-20℃～55℃
			选装功能		过力矩保护、加热除湿器

五、零部件可选材料

零件名称	可选材料
阀体	灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M）
阀板	球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T）
阀座	三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM
阀轴	45#镀铬、不锈钢SS416、不锈钢SS304
驱动	B型、S型、K型、R型、A型、D型、H型、T型电动执行器

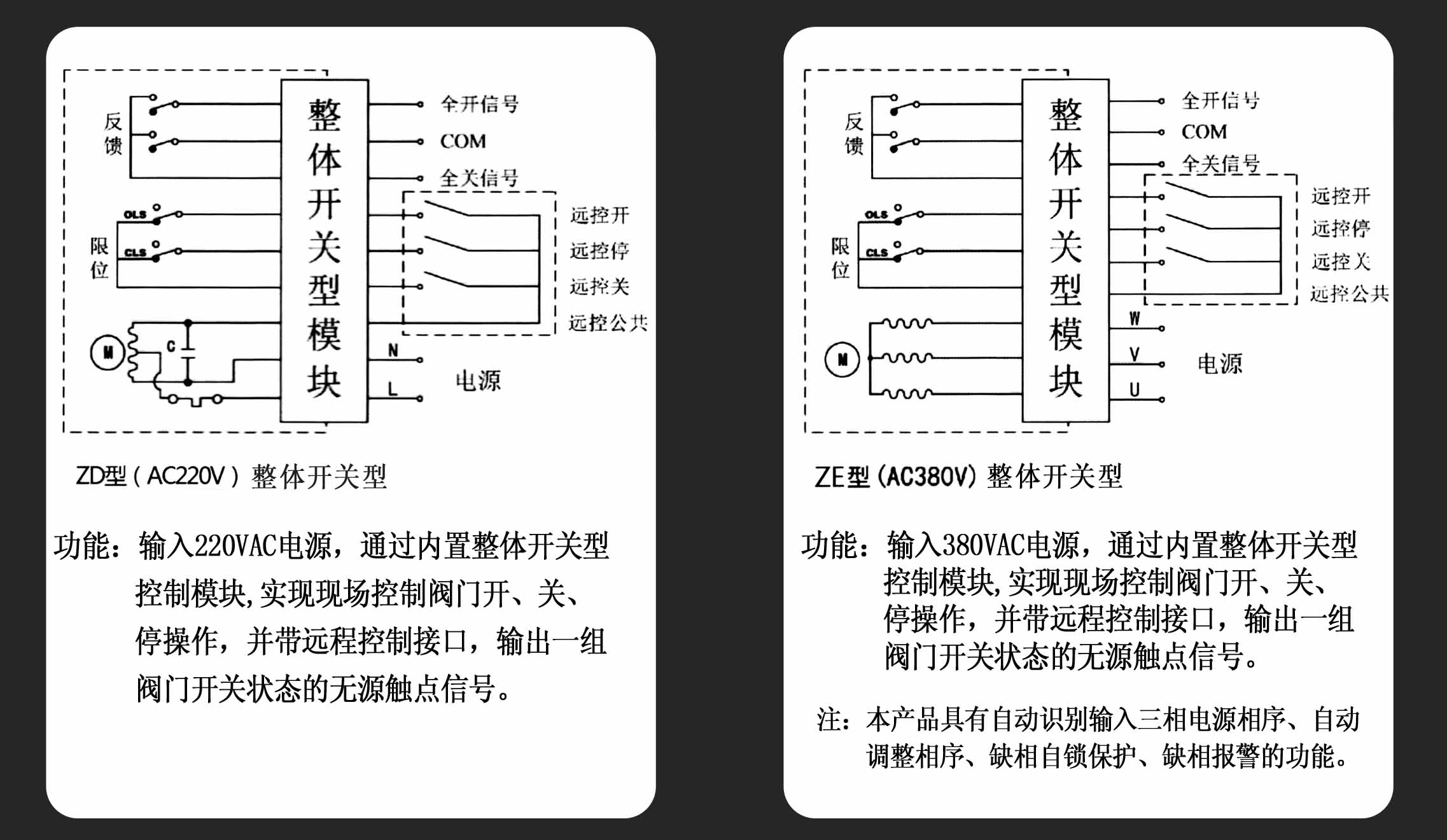

六、产品接线图

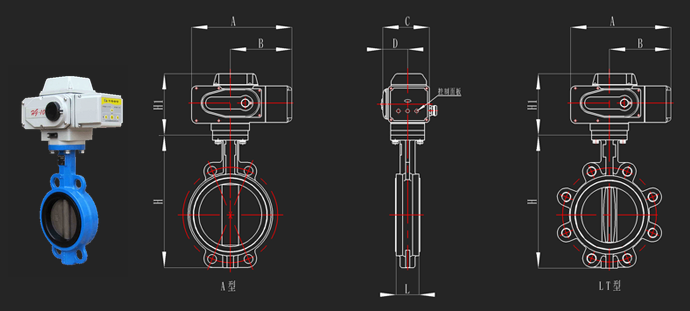

七、外形尺寸图

mm	in	H	H1	A	B	C	D	L
DN40	1.5"	208	139	212	129	115	64	33
DN50	2"	211	139	212	129	115	64	42
DN65	2.5"	230	139	212	129	115	64	45
DN80	3"	256	139	212	129	115	64	45
DN100	4"	293	156	258	160	122	68	52
DN125	5"	319	156	258	160	122	68	55
DN150	6"	340	156	258	160	122	68	55
DN200	8"	413	196	308	184	148	86	60
DN250	10"	478	196	308	184	148	86	66
DN300	12"	556	209	330	202	156	95	76
DN350	14"	600	209	330	202	156	95	76
DN400	16"	692	209	330	202	156	95	86
DN450	18"	742	209	330	202	156	95	105
DN500	20"	841	249	489	300	266	155	130
DN600	24"	1035	249	489	300	266	155	151

八、订货须知

1、普通型电动装置适于在下列条件下工作：
（1）、海拔不高于1000m；
（2）、工作环境温度-20℃～55℃；
（3）、工作环境湿度不大于90%（25℃时）；
（4）、工作环境不含有强腐蚀性、易燃、易爆的介质；
（5）、短时间工作制，时间额定为10min、15min或30min。
2、阀门的工作条件有下列情况之一时，用户应在订货前提出:
（1）、环境温度、温度、海拔与上列条件不符；
（2）、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染；
（3）、受霉菌或微生物侵害；
（4）、装设在有火灾或爆炸危险的场所；
（5）、遭受剧烈的振动、冲击或颠簸；
（6）、其他的非正常使用条件。
3、根据用户提出的条件，我公司将与您协商解决配置有特殊防护性能的电动装置。
4、订货时应说明您的安装，操作使用要求，以便选择恰当的电动装置，配置需要的机构及辅助设备。

九、安装注意事项

1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。
5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用。
6、蝶阀不得安装于管道拐角处，不允许倒立安装。
7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层。
9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。

十、电动蝶阀使用要求

1、电动阀门的安全操作规程按照电动装置和控制器说明书规定进行。
2、电动阀门安装时应使电动装置位于阀门上方或侧面，不可倒置。
3、在长期有雨水、原料等飞溅物和阳光照射的环境，请安装保护整台电动执行机构的保护罩，并请在设计和安装保护罩时充分考虑电动执行机构的通风散热。
4、设备安装时请预留接线，手动操作等调试维修用空间。
5、不可将两台或数台电动执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控或电机过热。
6、配线进口处必须按使用说明书要求做好防水电缆接头处的密封，否则由于水或污汁的进入损坏电动执行机构。
7、手动操作孔处的橡胶塞在手动操作后请及时盖好，电动操作时，禁止手动操作。
