一、产品概述
硬密封偏心蝶阀采用先进的三维偏心结构，阀座和阀板密封面采用多层次金属密封结构，具有良好的双向密封性和优良的耐腐蚀性。阀轴两端增加弹性补偿结构，使阀门在高温状态下扔具有与常温时相同的密封性能。本蝶阀操作扭矩轻、使用寿命长，广泛应用于冶金电力、石油化工、空气、煤气、可燃气体，以及给排水、制药、食品等介质工业管网中，作调节流量和截断流体使用。二、产品特点
- 三维偏心结构，开启密封即分离，关闭接触即密封
- 蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下，均具有优良的密封性
- 具有双向密封功能，因密封面锥角小于密封材料的摩擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击
- 阀体密封面采用堆焊硬质合金或不锈钢，密封面强度高、硬度好、耐磨损，使用寿命长
- 密封圈由压板压在蝶板上，易于安装、调节和更换
- 防火结构。全金属结构本身具有火灾安全的特征
- 操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹
- 即可用于截断介质，也可任意调节流量
三、采用标准
| 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | GB/T 12238-2008 | ISO/DIN10631、API598 |
| 阀门结构长度 | GB/T 12221-2005 | ISO5752 |
| 阀门法兰连接 | GB/T 9113-2010 | ANSI B16.5、JIS B2238 |
| 阀门密封试验 | GB/T 13927-2008 | ISO/DIN5208 |
四、性能参数
| 产品名称 | 硬密封偏心蝶阀 | |
| 连接型式 | 对夹式 | 法兰式 |
| 公称通径 | DN50-DN2000 | DN50-DN3000 |
| 公称压力 | PN10/PN16/PN25 | PN10/PN16/PN25/PN40 |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 |
|
| 外表喷涂 | 环氧树脂涂层、磁漆、不锈钢本体 | |
| 驱动型式 | 手柄、蜗轮、电动、气动、液动 | |
| 适用温度 | -29～425℃ | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体 | 铸钢（WCB）、不锈钢（CF8/CF8M/CF3M） |
| 阀板 | WCB堆焊Cr13、CF8（P）、CF8M（R）、CF3M（RL） |
| 压圈 | WCB、CF8、CF8、CF8M、CF3M（RL） |
| 阀轴 | 45#镀铬、不锈钢SS416、不锈钢SS304、不锈钢SS316 |
| 驱动 | 手柄、蜗轮、电动、气动、液动 |

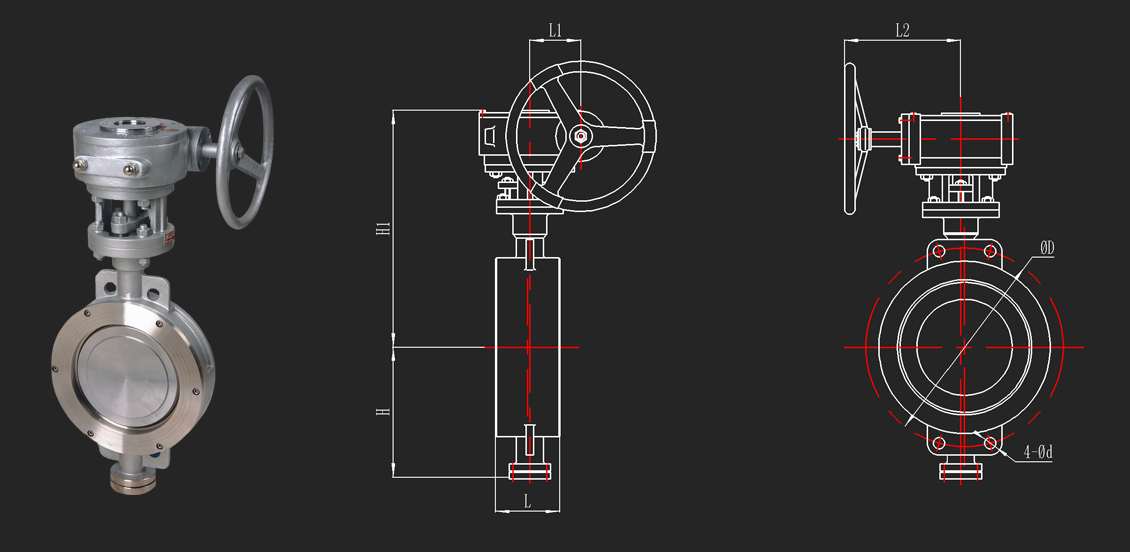

六、外形尺寸图
| mm | in | L | H | H1 | PN10 | PN16 | PN25 | |||
| ɸD | 4-ɸd | ɸD | 4-ɸd | ɸD | 4-ɸd | |||||
| DN50 | 2" | 43 | 60 | 190 | 125 | 18 | 125 | 18 | 125 | 18 |
| DN65 | 2.5" | 46 | 65 | 210 | 145 | 18 | 145 | 18 | 145 | 18 |
| DN80 | 3" | 49 | 95 | 240 | 160 | 18 | 160 | 18 | 160 | 18 |
| DN100 | 4" | 64 | 110 | 330 | 180 | 18 | 180 | 18 | 190 | 23 |
| DN125 | 5" | 70 | 120 | 345 | 210 | 18 | 210 | 18 | 220 | 25 |
| DN150 | 6" | 70 | 160 | 370 | 240 | 23 | 240 | 23 | 250 | 25 |
| DN200 | 8" | 71 | 215 | 410 | 295 | 23 | 295 | 23 | 310 | 25 |
| DN250 | 10" | 76 | 260 | 430 | 350 | 23 | 355 | 25 | 370 | 30 |
| DN300 | 12" | 83 | 300 | 500 | 400 | 23 | 410 | 25 | 430 | 30 |
| DN350 | 14" | 92 | 320 | 510 | 460 | 23 | 470 | 25 | 490 | 34 |
| DN400 | 16" | 102 | 330 | 520 | 515 | 25 | 525 | 30 | 550 | 34 |
| DN450 | 18" | 114 | 380 | 590 | 565 | 25 | 585 | 30 | 600 | 34 |
| DN500 | 20" | 127 | 390 | 610 | 620 | 25 | 650 | 34 | 660 | 41 |
| DN600 | 24" | 154 | 450 | 665 | 725 | 30 | 770 | 36 | 770 | 41 |
七、安装注意事项
1、安装使用前仔细核对阀门材质、型号是否符合管道使用要求，核实后进行清洁处理。未安装使用的阀门应存放在干燥的室内；保管较长时间的阀门，要有防潮、防锈的措施。2、根据介质流动方向进行安装，优先考虑卧室安装。
3、本蝶阀与管道之间需加装密封垫，螺栓连接安装时，应按对角线方向多次拧紧，不得单件一次性拧紧，以防螺栓受力不均而造成法兰连接处泄漏。
4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面。
5、使用对焊法兰或蝶阀专用法兰。如果采用平焊法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈有效密封面。
6、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源相序错误，用户第一次接通电源前，要先手动开启阀门至中间位置，通电后确定阀门启闭方向与电机控制方向是否一致。如不一致，及时调整相序，使其一致。
7、阀门使用前，应充分清扫管道内焊渣杂物后，方可正式投入使用。
