一、产品概述

       单夹式LT型中线蝶阀，与对夹式中线蝶阀的区别在于阀体周围的法兰上带有螺纹孔。本产品既可用于管道之间对夹连接使用，也可用于管道末端之间的连接，用于管道介质排空使用。本产品阀体刚性好，能承受较高的管道压力，尤其适用于安全系数比较高的场所，如燃气化工、电站行业等。

二、产品特点

• 轴板无销连接，结构轻便，运输、安装、维修方便
• 90°启闭，开关迅速，操作力矩小，省力轻巧
• 软密封、零泄漏，使用寿命长
• 自带法兰螺纹，阀体强度高
• 采用不同的零部件材质，可适用于不同介质
• 表面环氧树脂涂层，防腐、美观

三、采用标准

项目名称	采用标准	可选标准
设计制造验收	GB/T 12238-2008	ISO/DIN10631、API598
阀门结构长度	GB/T 12221-2005	ISO5752
阀门法兰连接	GB/T 9113-2010	ANSI B16.5、JIS B2238
阀门密封试验	GB/T 13927-2008	ISO/DIN5208

四、性能参数

产品名称	单夹式LT型手柄中线蝶阀
连接型式	单夹式
公称通径	DN50-DN150
公称压力	PN10/PN16
试验压力	壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍
外表喷涂	环氧树脂涂层
驱动型式	流线型铝手柄、高强度玛钢手柄、冲压钢手柄
适用温度	-30～180℃
适用介质	水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等

五、零部件可选材料

零件名称	可选材料
阀体	灰铸铁（CI）、球墨铸铁（DI）
阀板	球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T）
阀座	三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM
阀轴	45#镀铬、不锈钢SS416、不锈钢SS304
手柄	铝合金、玛钢、钢板

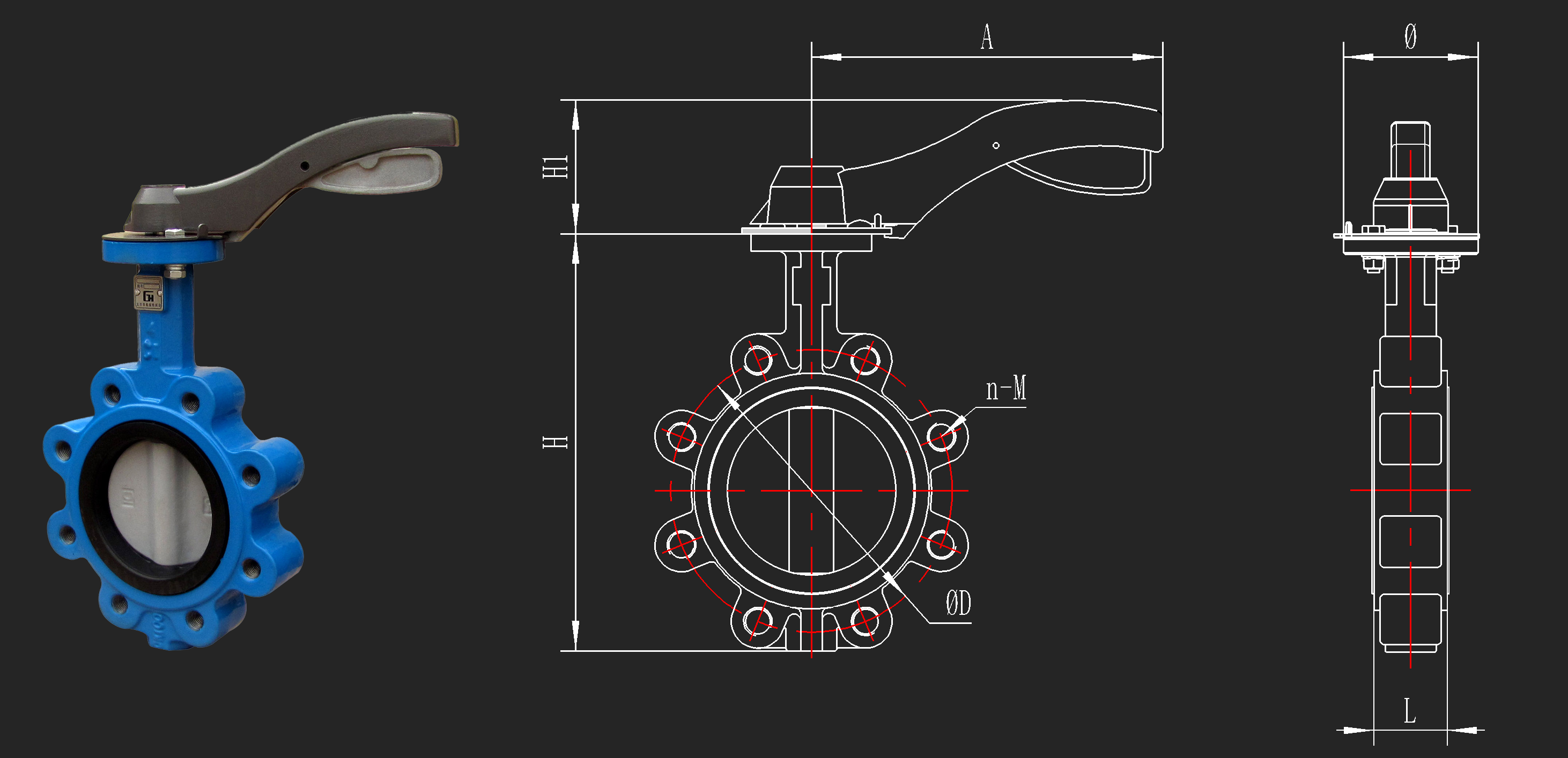

六、外形尺寸图

mm	in	H	H1	A	L	ΦD	n-M	Φ
DN50	2"	210	58	175	42	125	4-16	70
DN65	2.5"	230	58	175	45	145	4-16	70
DN80	3"	256	58	175	45	160	8-16	70
DN100	4"	293	68	220	52	180	8-16	92
DN125	5"	319	68	220	55	210	8-16	92
DN150	6"	340	68	220	55	240	8-20	92

七、安装注意事项

1、管道法兰必须与阀门压力标准相符，对夹蝶阀建议使用蝶阀专用法兰。
2、使用安装前应检查使用条件是否与本蝶阀性能相符。
3、安装前应清理阀门内腔和密封面，不许有污物附着，新管道在使用前应打开阀门用空气或水清扫管道后再使用。
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时不可再加密封垫。
5、蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；蝶阀不得安装在管道拐角处，不允许倒立安装。
6、安装时蝶阀处于关闭位置，确保蝶板不与管道法兰等磕碰。
7、确认法兰焊接无误，蝶阀装上后不允许再焊接法兰。
8、蝶阀如发现启闭失常，应查明原因、排除故障；不得利用敲、砸、撬和手柄接杆加长等方法强行启闭。
9、蝶阀在运输、储存过程中，蝶板不得与硬物磕碰，并应打开8-10°的位置，以确保在此期间密封面不受损伤。
10、LT型蝶阀如用于管道末端，请在订货中予以说明。
