一、产品概述

       止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电机反转,以及容器介质的泄放等。止回阀主要分旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构型式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。

二、产品特点

  • H77X型软密封对夹蝶式止回阀:阀座采用多条窄带设计,阀座直接硫化到阀体上,密封性能大大提高,达到完全密封,实现零泄漏。
  • H76W型硬密封对夹蝶式止回阀:阀座密封面材质与阀体材质一致,采用精密研磨技术,适应耐高温高压工况。
  • H77J型软密封衬胶蝶式止回阀:阀门内腔内衬有骨架橡胶,既提高了阀门的防腐蚀性能,在温度允许的范围内,可替代全金属阀门,降低工程造价。
  • 主要零部件可选范围宽,适用介质范围广。阀门内外环氧树脂涂层,防腐性能优良。
  • 结构长度短,刚性好,安装方便。
  • 适用于高层建筑给水管网、污水管网、有一定化学腐蚀性介质管网,以及安装空间有限制的管网。

三、采用标准

项目名称 采用标准
设计制造验收 JB/T 8937-2010
阀门结构长度 GB/T 12221-2005、API594
阀门法兰连接 GB/T 9113-2010
阀门密封试验 GB/T 13927-2008、JB/T9092-1999

四、性能参数

产品名称 对夹蝶式双瓣止回阀、衬胶双瓣止回阀
连接型式 对夹式
公称通径 DN40-DN600
公称压力 PN10/PN16/PN25/150LB
试验压力 壳体试验:公称压力×1.5倍
密封试验:公称压力×1.1倍
低压试验:0.2MPa
外表喷涂 铸铁、铸钢材质环氧树脂涂层,不锈钢本体
适用温度 硬密封≤350℃,软密封≤120℃
适用介质 水、蒸汽、油类、一般腐蚀性流体等

五、零部件可选材料

零件名称 可选材料
阀体 灰铸铁(CI)、球墨铸铁(DI)、铸钢(WCB)、不锈钢(CF8/CF8M)
阀板 球墨铸铁电镀(D)、CF8(P)、CF8M(R)、铝青铜(T)
阀座 三元乙丙(EPDM)、丁腈橡胶(NBR)、不锈钢本体
阀轴 不锈钢SS416、不锈钢SS304、不锈钢SS316
弹簧 不锈钢SS416、不锈钢SS304、不锈钢SS316
垫片 聚四氟乙烯、不锈钢SS304,不锈钢SS316

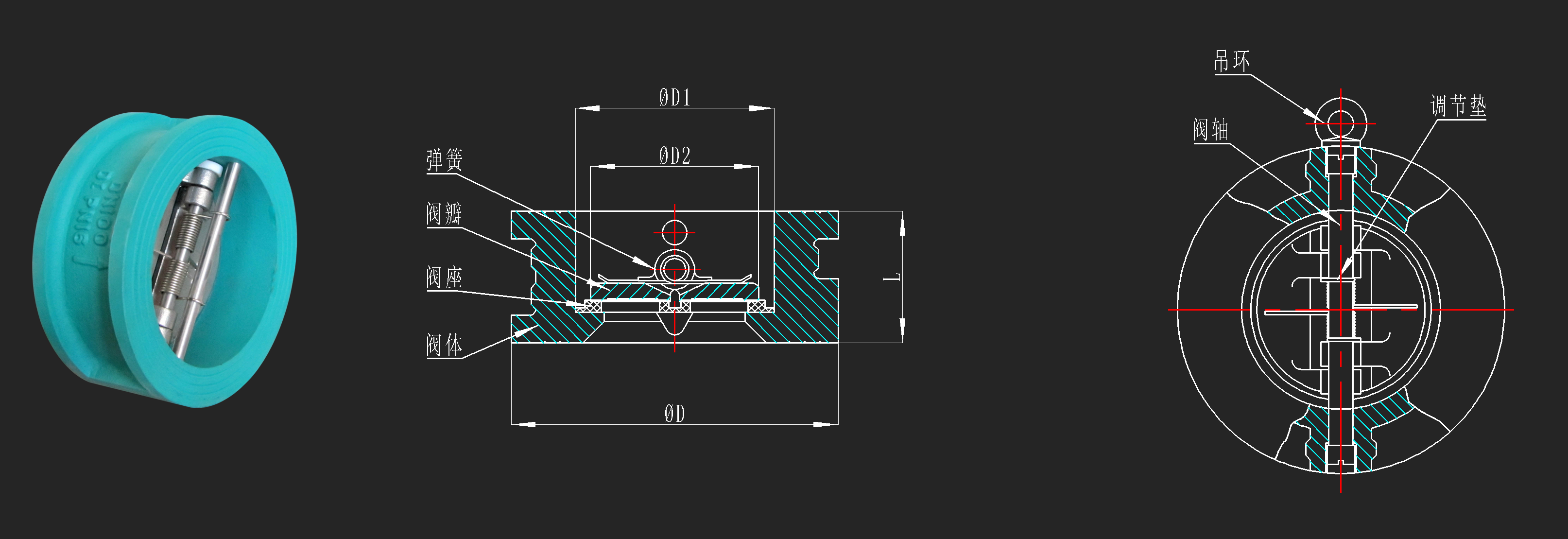

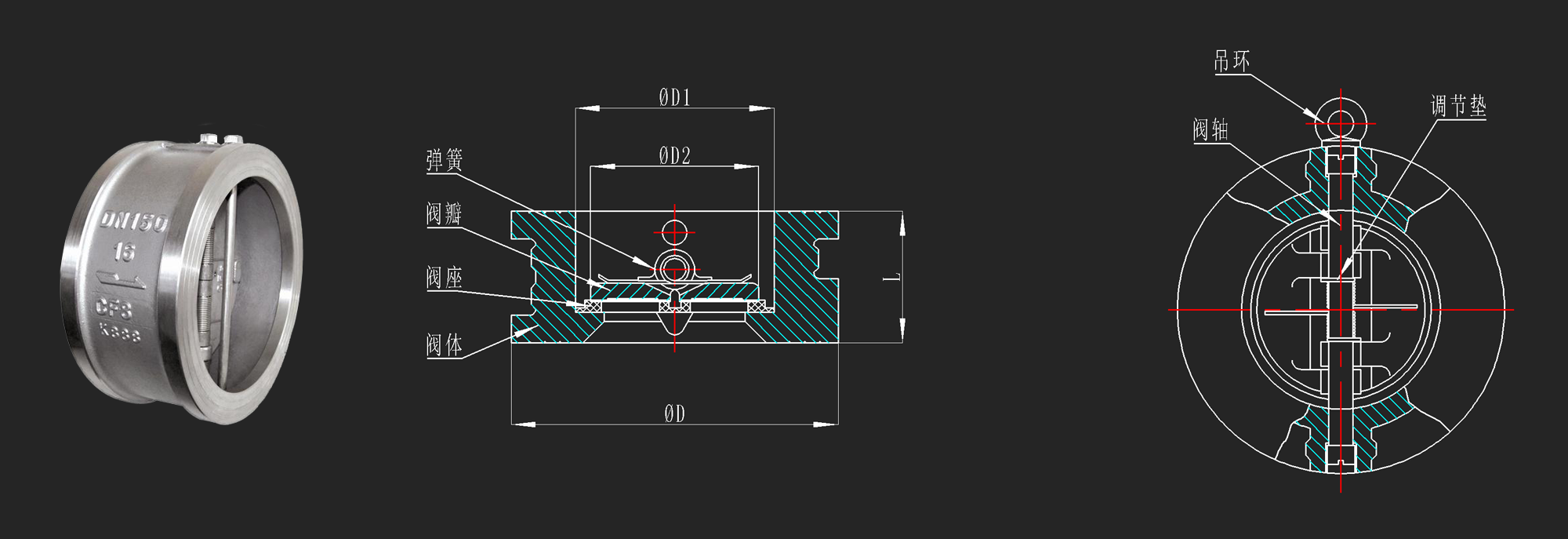

六、外形尺寸图

mm in ΦD ΦD1 ΦD2 L
(GB/T12221)
L
(API598)
DN40 1.5" 92 66 52 43 -
DN50 2" 107 66 52 43 60
DN65 2.5" 127 81 63 46 67
DN80 3" 142 95 78 64 73
DN100 4" 162 118 102 64 73
DN125 5" 192 145 127 70 86
DN150 6" 218 171 154 76 98
DN200 8" 272 225 202 89 127
DN250 10" 327 265 254 114 146
DN300 12" 377 310 303 114 181
DN350 14" 440 360 318 127 184
DN400 16" 498 410 381 140 191
DN450 18" 541 450 429 152 203
DN500 20" 595 505 478 152 219
DN600 24" 695 625 575 178 222

七、安装注意事项

1、当止回阀安装在水平管道上时,阀杆不能水平放置;
2、介质流动方向应与阀体上方向指示箭头一致。
