一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放等。止回阀主要分旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构型式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。二、产品特点
- H77X型软密封对夹蝶式止回阀：阀座采用多条窄带设计，阀座直接硫化到阀体上，密封性能大大提高，达到完全密封，实现零泄漏。
- H76W型硬密封对夹蝶式止回阀：阀座密封面材质与阀体材质一致，采用精密研磨技术，适应耐高温高压工况。
- H77J型软密封衬胶蝶式止回阀：阀门内腔内衬有骨架橡胶，既提高了阀门的防腐蚀性能，在温度允许的范围内，可替代全金属阀门，降低工程造价。
- 主要零部件可选范围宽，适用介质范围广。阀门内外环氧树脂涂层，防腐性能优良。
- 结构长度短，刚性好，安装方便。
- 适用于高层建筑给水管网、污水管网、有一定化学腐蚀性介质管网，以及安装空间有限制的管网。
三、采用标准
| 项目名称 | 采用标准 |
| 设计制造验收 | JB/T 8937-2010 |
| 阀门结构长度 | GB/T 12221-2005、API594 |
| 阀门法兰连接 | GB/T 9113-2010 |
| 阀门密封试验 | GB/T 13927-2008、JB/T9092-1999 |
四、性能参数
| 产品名称 | 对夹蝶式双瓣止回阀、衬胶双瓣止回阀 |
| 连接型式 | 对夹式 |
| 公称通径 | DN40-DN600 |
| 公称压力 | PN10/PN16/PN25/150LB |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 低压试验：0.2MPa |
| 外表喷涂 | 铸铁、铸钢材质环氧树脂涂层，不锈钢本体 |
| 适用温度 | 硬密封≤350℃，软密封≤120℃ |
| 适用介质 | 水、蒸汽、油类、一般腐蚀性流体等 |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体 | 灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M） |
| 阀板 | 球墨铸铁电镀（D）、CF8（P）、CF8M（R）、铝青铜（T） |
| 阀座 | 三元乙丙（EPDM）、丁腈橡胶（NBR）、不锈钢本体 |
| 阀轴 | 不锈钢SS416、不锈钢SS304、不锈钢SS316 |
| 弹簧 | 不锈钢SS416、不锈钢SS304、不锈钢SS316 |
| 垫片 | 聚四氟乙烯、不锈钢SS304，不锈钢SS316 |

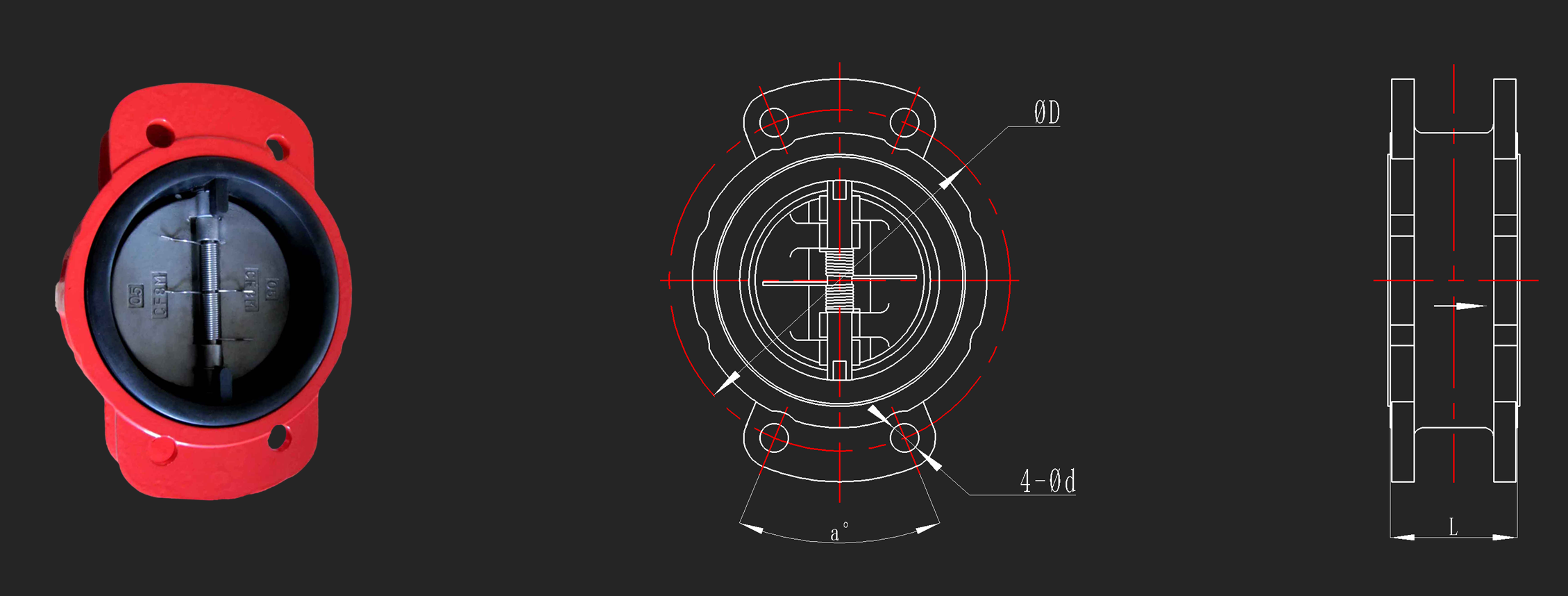

六、外形尺寸图
| mm | in | L | ΦD | 4-Φd | a° | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||
| DN50 | 2" | 52 | 125 | 19 | 90 | |||
| DN65 | 2.5" | 52 | 145 | 19 | 90 | |||
| DN80 | 3" | 52 | 160 | 19 | 90 | 45 | ||
| DN100 | 4" | 62 | 180 | 19 | 45 | |||
| DN125 | 5" | 65 | 210 | 19 | 45 | |||
| DN150 | 6" | 78 | 240 | 23 | 45 | |||
| DN200 | 8" | 97 | 295 | 23 | 45 | 30 | ||
| DN250 | 10" | 100 | 350 | 355 | 23 | 28 | 30 | |
| DN300 | 12" | 129 | 400 | 410 | 23 | 28 | 30 | |
| DN350 | 14" | 178 | 460 | 470 | 23 | 28 | 22.5 | |
| DN400 | 16" | 159 | 515 | 525 | 28 | 31 | 22.5 | |
| DN450 | 18" | 181 | 565 | 585 | 28 | 31 | 18 | |
| DN500 | 20" | 213 | 620 | 650 | 28 | 31 | 18 | |
七、安装注意事项
1、当止回阀安装在水平管道上时，阀杆不能水平放置；2、介质流动方向应与阀体上方向指示箭头一致。
