一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放等。止回阀主要分旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构型式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。二、产品特点
消音止回阀主要由阀体、阀座、导流体、阀瓣、轴及弹簧等主要零部件组成。内部流动呈流线型，压力损失极小。阀瓣启闭行程很短，停泵时阀门关闭速度快，防止巨大水锤，并具有静音关闭的特点。该阀主要用于给排水、消防、暖通等系统，可按装在水泵的出口处，以防止介质倒流及水锤对泵的损坏。三、采用标准
| 项目名称 | 采用标准 |
| 设计制造验收 | GB/T 12233-2006 |
| 阀门结构长度 | GB/T 12221-2005 |
| 阀门法兰连接 | GB/T 9113-2010 |
| 阀门密封试验 | GB/T 13927-2008 |
四、性能参数
| 产品名称 | 法兰静音式止回阀 |
| 连接型式 | 法兰式 |
| 公称通径 | DN50-DN500 |
| 公称压力 | PN10、PN16、PN25 |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 低压试验：0.2MPa |
| 外表喷涂 | 涂漆、环氧树脂涂层 |
| 适用温度 | ≤120℃ |
| 适用介质 | 水、海水、污水、油品等 |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体/导流体 | 球墨铸铁（DI）、铸钢（WCB） |
| 阀瓣 | 碳钢 |
| 阀杆 | 20Cr13 |
| 密封垫 | EPDM、NBR |
| 弹簧 | 不锈钢SS201 |

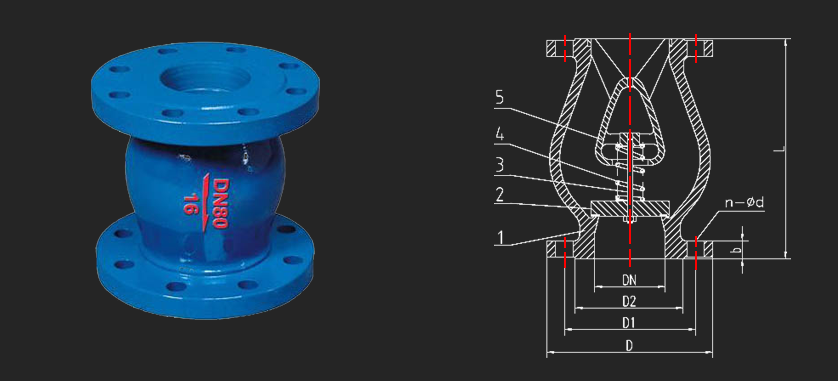

六、外形尺寸图
| mm | in | L | D | D1 | D2 | N-ɸd | b-f | |||||
| PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | |||
| DN50 | 2" | 120 | 160 | 125 | 100 | 4-18 | 22-3 | |||||
| DN65 | 2.5" | 150 | 180 | 145 | 120 | 4-18 | 8-18 | 24-3 | ||||
| DN80 | 3" | 180 | 195 | 160 | 135 | 8-18 | 8-18 | 24-3 | 26-3 | |||
| DN100 | 4" | 240 | 215 | 230 | 180 | 190 | 155 | 160 | 8-18 | 8-22 | 26-3 | 28-3 |
| DN125 | 5" | 255 | 245 | 270 | 210 | 220 | 185 | 188 | 8-18 | 8-26 | 28-3 | 30-3 |
| DN150 | 6" | 350 | 280 | 300 | 240 | 250 | 210 | 218 | 8-22 | 8-26 | 28-3 | 30-3 |
| DN200 | 8" | 450 | 335 | 360 | 295 | 310 | 265 | 278 | 12-22 | 12-26 | 30-3 | 32-3 |
七、安装注意事项
1、本阀可以安装在水平或竖直的官道上；2、介质流动方向应与阀体上方向指示箭头一致。
