一、产品概述

       止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电机反转,以及容器介质的泄放等。止回阀主要分旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构型式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。

二、产品特点

  • 法兰衬胶/衬氟悬启式止回阀,阀体内腔全流面设计,水头损失小,内腔不易寄存污物
  • 阀体选用铸铁或铸钢材质,内衬橡胶或衬氟,完全达到金属与介质隔离的目的,特别适用于不同类型的腐蚀性介质
  • 水平或垂直管道均可使用,安装方便

三、采用标准

项目名称 采用标准
设计制造验收 GB/T 13932-1992
阀门结构长度 GB/T 12221-2005
阀门法兰连接 GB/T 9113-2010
阀门密封试验 GB/T 13927-2008

四、性能参数

产品名称 法兰衬胶/衬氟旋启式止回阀
连接型式 法兰式
公称通径 DN40-DN300
公称压力 PN10、PN16
试验压力 壳体试验:公称压力×1.5倍
密封试验:公称压力×1.1倍
低压试验:0.2MPa
外表喷涂 涂漆
适用温度 衬胶:≤80℃;衬氟:≤150℃
适用介质 衬胶:一般腐蚀性介质;衬氟强腐蚀性介质

五、零部件可选材料

零件名称 可选材料
上、下阀体 HT200/QT450内衬橡胶NR/BR/CR/HR、碳钢内衬FEP/PVDF/ETFE/PFA/PCTFE
阀瓣 衬胶NR/BR/CR/HR内衬碳钢、衬氟FEP/PVDF/ETFE/PFA/PCTFE内衬碳钢

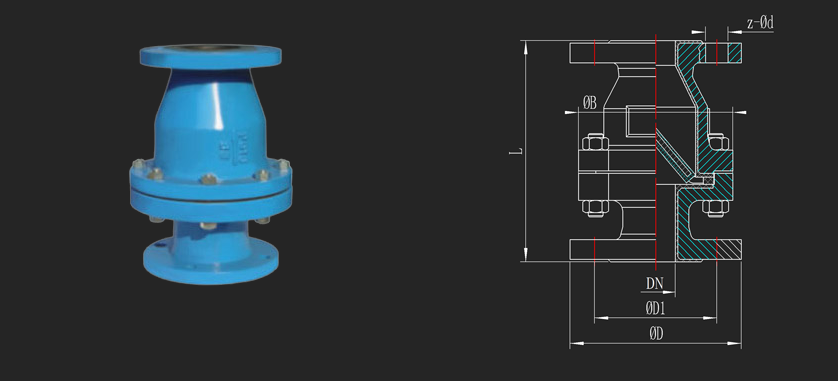

六、外形尺寸图


mm in L B ɸD ɸD1 z-ɸd
DN40 1.5" 200 128 150 110 4-18
DN50 2" 230 160 165 125 4-18
DN65 2.5" 290 178 180 145 4-18
DN80 3" 310 205 200 160 4-18
DN100 4" 350 230 220 180 8-18
DN125 5" 400 255 250 210 8-18
DN150 6" 480 305 285 240 8-22
DN200 8" 500 345 340 295 8-22
DN250 10" 550 415 395 350 12-22
DN300 12" 620 490 445 400 12-22

七、安装注意事项

1、本阀可以安装在水平或竖直的官道上。如安装在水平管道上,阀板关闭时应与地面垂直;
2、介质流动方向应与阀体上方向指示箭头一致。
