一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放等。止回阀主要分旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构型式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。
二、产品特点
-
对夹单瓣旋启式止回阀是一种超薄型止回阀，具有结构简单、外形美观、结构长度超短、重量轻、安装方便等优点
-
价格成本低，可明显降低工程造价
-
流阻小，结构形式可分为Ⅰ型、Ⅱ型，Ⅰ型适用于流速比较稳定的工况，Ⅱ型是在Ⅰ型的基础上增加弹簧装置，适用工况更广泛
-
密封形式有硬密封及软密封，可适用不同的温度、压力范围
-
本产品主要用于给水系统、石油、化工、冶金等行业，尤其适用于对安装空间有限制要求的场所
三、采用标准
|
项目名称 |
采用标准 |
|
设计制造验收 |
JB/T 8937-2010、API594 |
|
阀门结构长度 |
GB/T 12221-2005、API594 |
|
阀门法兰连接 |
GB/T 9113-2010、ANSI B16.5 |
|
阀门密封试验 |
GB/T 13927-2008、JB/T9092-1999 |
四、性能参数
|
产品名称 |
对夹单瓣旋启式止回阀 |
|
连接型式 |
对夹式 |
|
公称通径 |
DN50-DN1000 |
|
公称压力 |
PN10、PN16、PN25、150LB、300LB |
|
试验压力 |
壳体试验：公称压力×1.5倍
密封试验：公称压力×1.1倍
低压试验：0.2MPa |
|
外表喷涂 |
铸钢材质环氧树脂涂层，不锈钢本体 |
|
适用温度 |
硬密封≤350℃，软密封≤120℃ |
|
适用介质 |
水、蒸汽、食品、醋酸、硝酸等腐蚀性介质、强氧化性介质 |
五、零部件可选材料
|
零件名称 |
可选材料 |
|
阀体 |
铸钢（WCB）、不锈钢（CF8/CF8M） |
|
阀瓣 |
球墨铸铁电镀（D）、CF8（P）、CF8M（R） |
|
阀座 |
不锈钢本体、三元乙丙（EPDM）、丁腈橡胶（NBR） |
|
弹簧（选装） |
不锈钢SS416、不锈钢SS304、不锈钢SS316 |

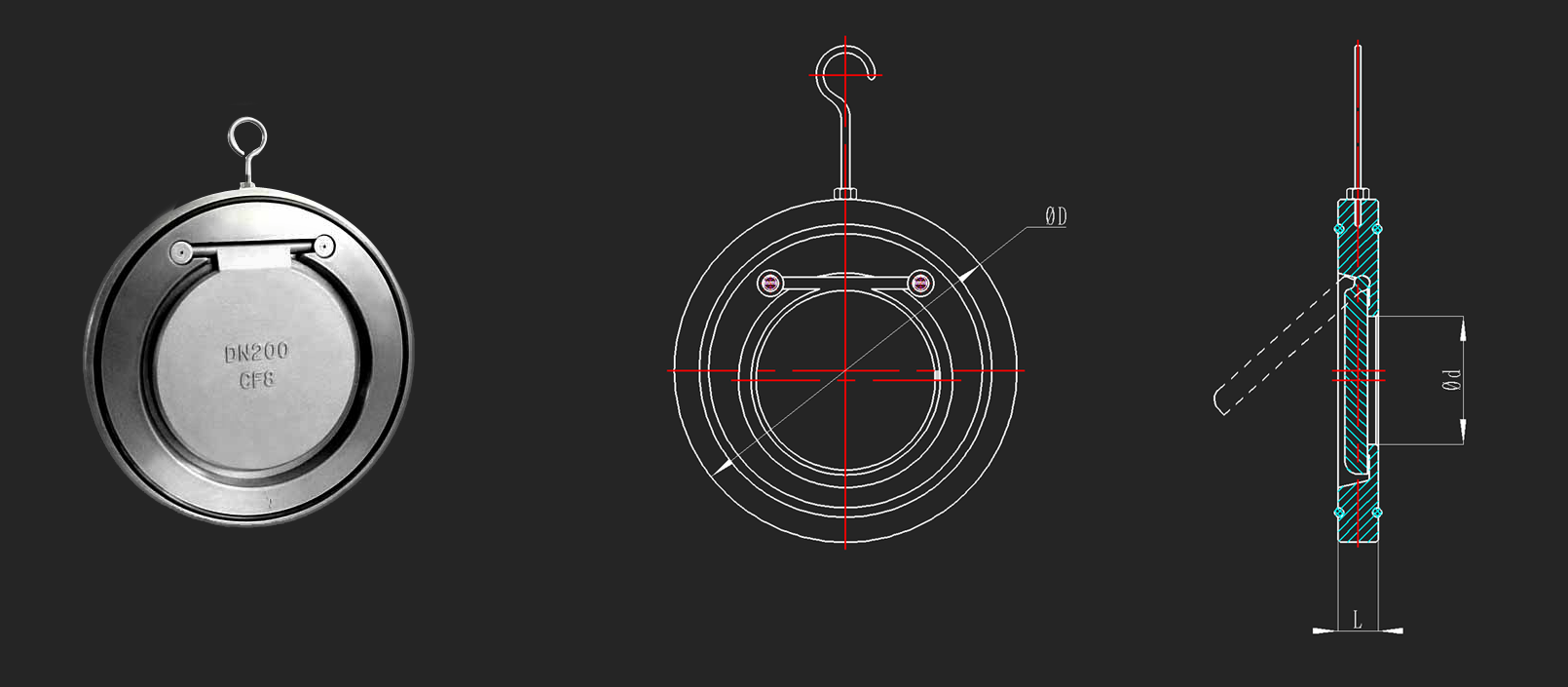

六、外形尺寸图
|
mm |
in |
PN10 |
PN16 |
PN25 |
Φd |
|
L |
ΦD |
L |
ΦD |
L |
ΦD |
|
DN50 |
2" |
19 |
108 |
19 |
108 |
19 |
108 |
25 |
|
DN65 |
2.5" |
19 |
128 |
19 |
128 |
19 |
128 |
38 |
|
DN80 |
3" |
19 |
142 |
19 |
142 |
19 |
142 |
46 |
|
DN100 |
4" |
19 |
162 |
19 |
162 |
19 |
168 |
72 |
|
DN125 |
5" |
19 |
192 |
19 |
192 |
19 |
194 |
95 |
|
DN150 |
6" |
19 |
218 |
19 |
218 |
19 |
224 |
114 |
|
DN200 |
8" |
29 |
273 |
29 |
273 |
29 |
284 |
140 |
|
DN250 |
10" |
29 |
328 |
29 |
328 |
38 |
341 |
188 |
|
DN300 |
12" |
38 |
380 |
38 |
384 |
51 |
401 |
216 |
|
DN350 |
14" |
44 |
438 |
44 |
444 |
51 |
458 |
263 |
|
DN400 |
16" |
51 |
489 |
51 |
496 |
51 |
515 |
305 |
|
DN450 |
18" |
60 |
539 |
60 |
556 |
76 |
565 |
356 |
|
DN500 |
20" |
64 |
594 |
64 |
618 |
83 |
622 |
406 |
|
DN600 |
24" |
70 |
696 |
70 |
732 |
83 |
732 |
485 |
|
DN700 |
28" |
76 |
811 |
76 |
802 |
- |
- |
565 |
|
DN800 |
32" |
80 |
918 |
80 |
912 |
- |
- |
622 |
|
DN900 |
36" |
95 |
1018 |
95 |
1012 |
- |
- |
703 |
|
DN1000 |
40" |
127 |
1124 |
127 |
1126 |
- |
- |
815 |
七、安装注意事项
1、本阀可以安装在水平或竖直的官道上。如安装在水平管道上，阀板关闭时应与地面垂直；
2、介质流动方向应与阀体上方向指示箭头一致。
