一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放等。止回阀主要分旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构型式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。二、产品特点
- 法兰旋启式止回阀密封副匹配先进合理，阀瓣、阀座密封面采用铁基合金，或司太立钴基硬质合金堆焊而成
- 耐磨、耐高压、耐高温、抗擦拭性能好，使用寿命长
- 流道通畅，流道阻力小，阀瓣关闭迅速，水锤压力小
- 水平或垂直管道均可使用，安装方便
三、采用标准
| 项目名称 | 采用标准 |
| 设计制造验收 | GB/T 12236-2008 |
| 阀门结构长度 | GB/T 12221-2005 |
| 阀门法兰连接 | GB/T 9113-2010 |
| 阀门密封试验 | GB/T 13927-2008 |
四、性能参数
| 产品名称 | 法兰悬启式止回阀 |
| 连接型式 | 法兰式 |
| 公称通径 | DN40-DN600 |
| 公称压力 | PN10、PN16、PN25、PN40、PN64 |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 低压试验：0.2MPa |
| 外表喷涂 | 铸钢材质喷漆，不锈钢本体 |
| 适用温度 | ≤550℃ |
| 适用介质 | 水、蒸汽、食品、醋酸、硝酸等腐蚀性介质、强氧化性介质 |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体/阀盖 | 铸钢（WCB）、不锈钢（CF8/CF8M/CF3M） |
| 阀瓣 | 铸钢（C）、CF8（P）、CF8M（R）CF3M（RL） |
| 密封面 | 不锈钢本体、堆焊硬质合金 |
| 填料 | PTFE、石墨 |

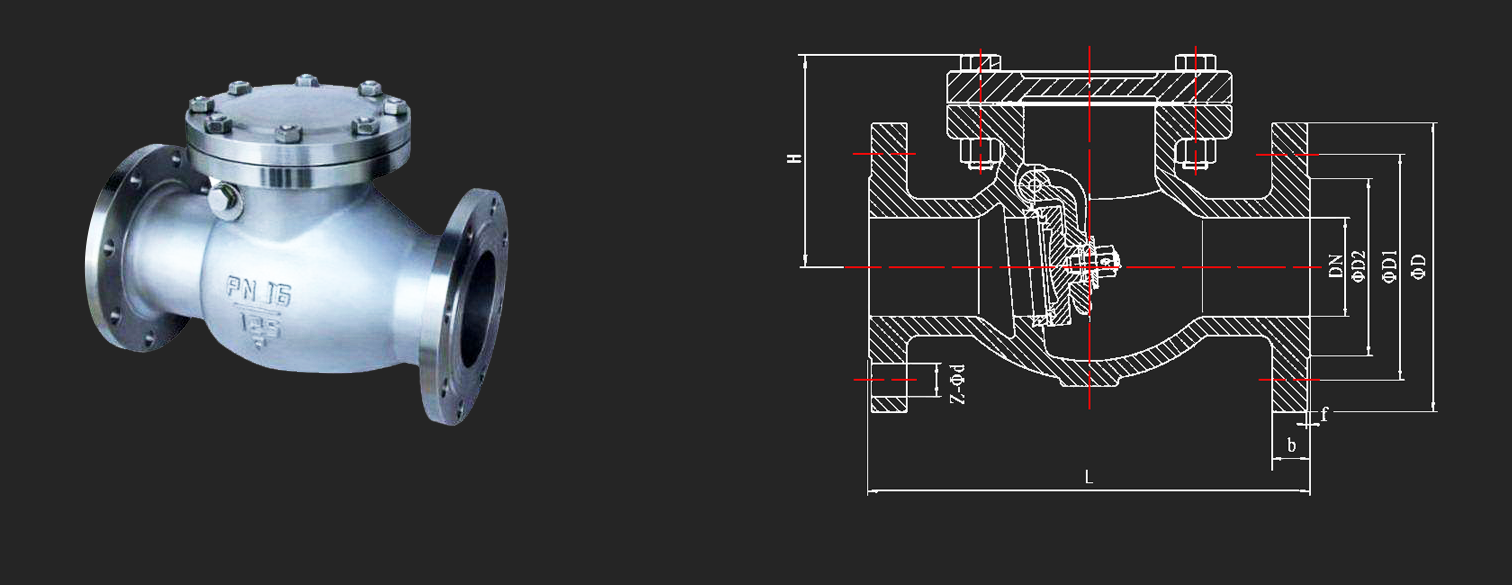

六、外形尺寸图
| mm | in | L | ɸD | ɸD1 | ɸD2 | z-ɸd | b-f | H | ||||||
| PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | PN16 | PN25 | |||
| DN50 | 2" | 230 | 160 | 125 | 100 | 4-18 | 16-2 | 20-2 | 135 | 160 | ||||
| DN65 | 2.5" | 290 | 180 | 145 | 120 | 4-18 | 8-18 | 18-2 | 22-2 | 142 | 175 | |||
| DN80 | 3" | 310 | 195 | 160 | 135 | 8-18 | 8-18 | 20-2 | 22-2 | 165 | 185 | |||
| DN100 | 4" | 350 | 215 | 230 | 180 | 190 | 155 | 160 | 8-18 | 8-22 | 22-2 | 24-2 | 180 | 220 |
| DN125 | 5" | 400 | 245 | 270 | 210 | 220 | 185 | 188 | 8-18 | 8-26 | 26-3 | 28-3 | 210 | 248 |
| DN150 | 6" | 480 | 280 | 300 | 240 | 250 | 210 | 218 | 8-22 | 8-26 | 30-3 | 30-3 | 233 | 276 |
| DN200 | 8" | 500 | 335 | 360 | 295 | 310 | 265 | 278 | 12-22 | 12-26 | 30-3 | 34-3 | 304 | 350 |
| DN250 | 10" | 550 | 405 | 425 | 355 | 370 | 320 | 332 | 12-25 | 12-30 | 30-3 | 36-3 | 348 | 410 |
| DN300 | 12" | 650 | 460 | 485 | 410 | 430 | 375 | 390 | 12-25 | 16-30 | 30-3 | 40-3 | 390 | 423 |
七、安装注意事项
1、本阀可以安装在水平或竖直的官道上。如安装在水平管道上，阀板关闭时应与地面垂直；2、介质流动方向应与阀体上方向指示箭头一致。
