一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放等。止回阀主要分旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。通过选用不同结构型式及材质，可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。二、产品特点
- 法兰衬胶/衬氟悬启式止回阀，阀体内腔全流面设计，水头损失小，内腔不易寄存污物
- 阀体选用铸铁或铸钢材质，内衬橡胶或衬氟，完全达到金属与介质隔离的目的，特别适用于不同类型的腐蚀性介质
- 水平或垂直管道均可使用，安装方便
三、采用标准
| 项目名称 | 采用标准 |
| 设计制造验收 | GB/T 13932-1992 |
| 阀门结构长度 | GB/T 12221-2005 |
| 阀门法兰连接 | GB/T 9113-2010 |
| 阀门密封试验 | GB/T 13927-2008 |
四、性能参数
| 产品名称 | 法兰衬胶/衬氟旋启式止回阀 |
| 连接型式 | 法兰式 |
| 公称通径 | DN40-DN300 |
| 公称压力 | PN10、PN16 |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 低压试验：0.2MPa |
| 外表喷涂 | 涂漆 |
| 适用温度 | 衬胶：≤80℃；衬氟：≤150℃ |
| 适用介质 | 衬胶：一般腐蚀性介质；衬氟强腐蚀性介质 |
五、零部件可选材料
| 零件名称 | 可选材料 |
| 上、下阀体 | HT200/QT450内衬橡胶NR/BR/CR/HR、碳钢内衬FEP/PVDF/ETFE/PFA/PCTFE |
| 阀瓣 | 衬胶NR/BR/CR/HR内衬碳钢、衬氟FEP/PVDF/ETFE/PFA/PCTFE内衬碳钢 |

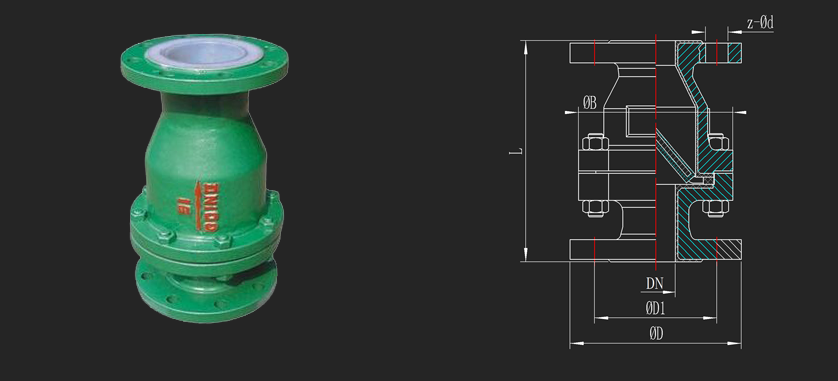

六、外形尺寸图
| mm | in | L | B | ɸD | ɸD1 | z-ɸd |
| DN40 | 1.5" | 200 | 128 | 150 | 110 | 4-18 |
| DN50 | 2" | 230 | 160 | 165 | 125 | 4-18 |
| DN65 | 2.5" | 290 | 178 | 180 | 145 | 4-18 |
| DN80 | 3" | 310 | 205 | 200 | 160 | 4-18 |
| DN100 | 4" | 350 | 230 | 220 | 180 | 8-18 |
| DN125 | 5" | 400 | 255 | 250 | 210 | 8-18 |
| DN150 | 6" | 480 | 305 | 285 | 240 | 8-22 |
| DN200 | 8" | 500 | 345 | 340 | 295 | 8-22 |
| DN250 | 10" | 550 | 415 | 395 | 350 | 12-22 |
| DN300 | 12" | 620 | 490 | 445 | 400 | 12-22 |
七、安装注意事项
1、本阀可以安装在水平或竖直的官道上。如安装在水平管道上，阀板关闭时应与地面垂直；2、介质流动方向应与阀体上方向指示箭头一致。
